Introducción:

Soldadura de unión en esquina es una de las técnicas más esenciales y ampliamente utilizadas en la fabricación de metales y el ensamblaje estructural. Desde la construcción de marcos de acero y la fabricación de tanques de almacenamiento hasta la construcción de equipos industriales y estructuras arquitectónicas, este método se encuentra en innumerables aplicaciones en prácticamente todas las industrias. A pesar de su apariencia común en talleres y sitios de construcción, la técnica adecuada, una comprensión clara de la geometría de la unión y el conocimiento de cómo los diferentes procesos afectan el resultado final son críticos. Una soldadura mal ejecutada puede comprometer la integridad de toda una estructura, mientras que una unión correctamente formada proporciona excelente resistencia, rigidez y durabilidad.

Esta guía completa cubre todo lo que necesitas saber sobre la soldadura de uniones en esquina, desde la definición básica de las uniones en esquina, técnicas paso a paso para realizar la soldadura, posiciones de inicio, comparaciones de resistencia entre tipos de uniones, las tres categorías principales de uniones soldadas y los cinco procesos básicos de soldadura. Ya seas un principiante aprendiendo el oficio, un fabricante profesional que busca refinar sus habilidades o un ingeniero diseñando estructuras soldadas, esta guía proporciona el conocimiento práctico necesario para aplicaciones exitosas.

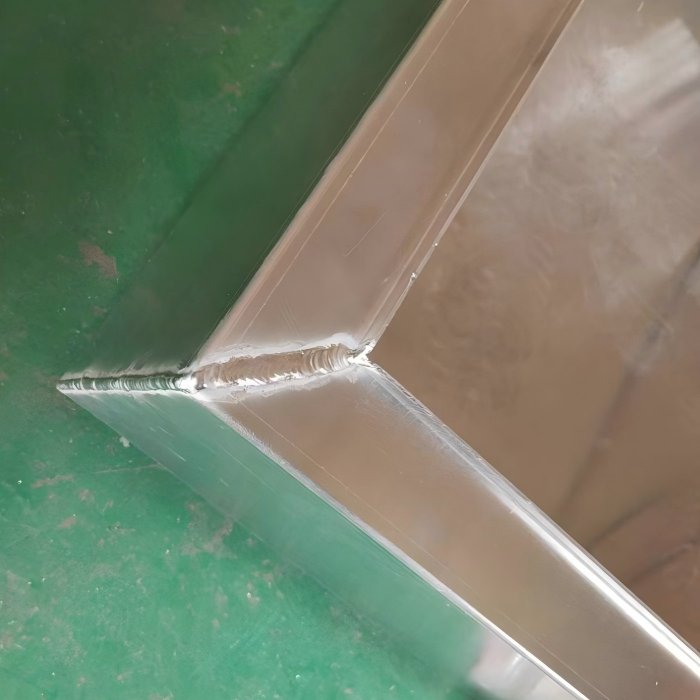

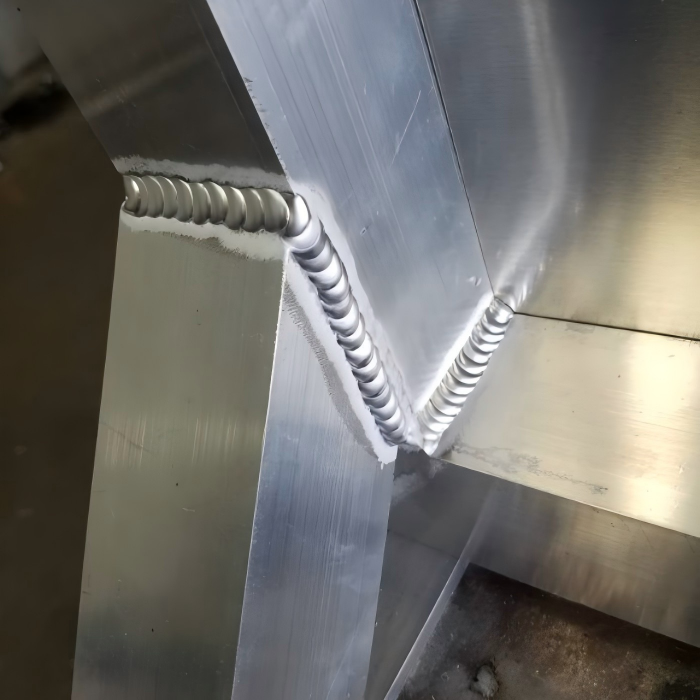

¿Qué son las uniones en esquina en la soldadura?

Comprender qué son las uniones en esquina en la soldadura es el punto de partida esencial para dominar esta técnica. Una unión en esquina se forma cuando dos piezas de metal se encuentran en un ángulo, creando una configuración en forma de L. Este es uno de los tipos de unión más comunes en la soldadura y se utiliza extensamente en la construcción de marcos, ensamblajes de cajas, gabinetes y aplicaciones estructurales. En una unión en esquina, los bordes de las dos piezas se unen en una esquina, con las superficies típicamente perpendiculares entre sí, asemejándose a la esquina de un marco de fotos o una caja rectangular. El proceso utilizado para unir estas piezas determina directamente el rendimiento estructural de la unión.

Las uniones en esquina son distintas de otros tipos de uniones debido a su geometría. A diferencia de una unión a tope donde dos piezas se alinean borde con borde en el mismo plano, o una unión en T donde una pieza se sitúa perpendicular al centro de otra, las uniones en esquina presentan dos piezas que se encuentran en sus bordes para formar una esquina exterior. Las técnicas para esta geometría deben tener en cuenta su forma única para lograr una fusión y penetración adecuadas. Estas uniones se clasifican en varias variaciones según cómo se preparan los bordes, y cada variación afecta cómo debe realizarse el proceso:

Unión en esquina cerrada: Ambos bordes se encuentran en escuadra sin ningún espacio o bisel. Los bordes se topan entre sí en un ángulo recto, formando una esquina ajustada de 90 grados. Esta es la forma más simple y se usa comúnmente en materiales más delgados donde la penetración completa no es crítica.

Unión en esquina abierta: Se deja intencionalmente un pequeño espacio entre los dos bordes. Este espacio permite una mejor penetración en la raíz de la unión y se usa a menudo al unir secciones más gruesas donde se requiere fusión completa.

Unión en esquina semiabierta: Un borde está biselado mientras que el otro permanece cuadrado. Esta preparación proporciona un equilibrio entre la facilidad de ajuste y la capacidad de penetración, haciendo que el proceso sea más efectivo en materiales de grosor medio.

Unión en esquina con pestaña: Uno o ambos bordes se doblan hacia afuera para crear una pestaña, que luego sirve como superficie de soldadura. Esto es común en aplicaciones de chapa metálica donde el objetivo es crear bordes limpios y acabados.

Este tipo de unión se usa ampliamente porque proporciona una apariencia limpia y profesional y es relativamente fácil de ajustar en comparación con geometrías más complejas. Sin embargo, presenta desafíos únicos: el acceso a ambos lados de la unión puede ser limitado, la distribución del calor puede ser desigual y el control de la distorsión requiere una técnica cuidadosa. La ejecución adecuada exige atención a estos factores para lograr resultados consistentes y de alta calidad.

En aplicaciones prácticas, las uniones en esquina se encuentran en innumerables productos: los marcos de maquinaria, las esquinas de contenedores de almacenamiento, los bordes de gabinetes electrónicos, los miembros estructurales de edificios y el chasis de vehículos. El dominio de esta técnica es, por lo tanto, esencial para cualquier fabricante que trabaje con componentes estructurales o de chapa metálica.

Cómo hacer una soldadura en esquina:

Aprender a hacer una soldadura en esquina correctamente es una habilidad que se desarrolla mediante la comprensión, la práctica y la atención al detalle. La soldadura de uniones en esquina se puede realizar utilizando varios procesos: MIG, TIG, electrodo revestido e incluso soldadura con núcleo fundente, pero las técnicas y principios fundamentales permanecen consistentes en todos los métodos. Esta sección proporciona una guía completa paso a paso para la soldadura de uniones en esquina que se aplica independientemente del proceso de soldadura específico que estés utilizando.

Paso 1: Preparación de la unión

La preparación adecuada es la base de una soldadura de unión en esquina exitosa. Comienza limpiando a fondo las superficies que se van a soldar. Elimina todo aceite, grasa, pintura, óxido y otros contaminantes usando un desengrasante, cepillo de alambre o amoladora. La limpieza del material impacta directamente la calidad de la soldadura de unión en esquina: los contaminantes crean porosidad, reducen la resistencia y pueden provocar grietas. Para la soldadura de unión en esquina, presta especial atención a los bordes que formarán la unión. Si el material tiene cascarilla de laminación u oxidación pesada, usa una amoladora con disco de aleta o rueda abrasiva para exponer metal limpio y brillante antes de comenzar tu proceso de soldadura de unión en esquina.

A continuación, determina si la unión en esquina requiere preparación de bordes, como biselado. Para materiales delgados (típicamente menos de 3 mm), un borde cuadrado simple a menudo es suficiente para la soldadura de unión en esquina. Para materiales más gruesos, biselar uno o ambos bordes crea una ranura que permite una penetración más profunda y una mejor fusión durante la soldadura de unión en esquina. El ángulo del bisel típicamente varía de 30 a 45 grados por lado, dependiendo del grosor del material y la resistencia de soldadura requerida.

Paso 2: Ajuste y posicionamiento de la unión

El ajuste es crítico en la soldadura de juntas en esquina. Posicione las dos piezas de trabajo para que formen el ángulo de esquina deseado, generalmente 90 grados. Use bloques de escuadra, angulares o pinzas magnéticas para sujetar las piezas de forma segura en el ángulo correcto. Asegúrese de que los bordes estén alineados al ras entre sí. Si las piezas están descentradas o desalineadas, la soldadura de juntas en esquina resultante será desigual y estructuralmente comprometida. Un ajuste adecuado es uno de los factores más importantes para una soldadura de juntas en esquina exitosa.

La posición de soldadura para la soldadura de juntas en esquina depende de la orientación de la pieza de trabajo. La soldadura de juntas en esquina se puede realizar en posición plana (soldadura horizontal, piezas de trabajo verticales), posición horizontal (soldadura a lo largo de un eje horizontal), posición vertical (soldadura hacia arriba o hacia abajo) o posición sobre cabeza. La posición plana es la más fácil y productiva para la soldadura de juntas en esquina, mientras que la soldadura de juntas en esquina sobre cabeza es la más desafiante y requiere más habilidad y experiencia.

Paso 3: Soldadura de Puntos

La soldadura de puntos es un paso preliminar esencial en la soldadura de juntas en esquina. Coloque pequeños puntos de soldadura a intervalos a lo largo de la junta, típicamente en los extremos y cada 25 a 50 mm a lo largo de la longitud para juntas más largas. Estos puntos de soldadura mantienen las piezas de trabajo en posición durante la pasada final de soldadura de juntas en esquina y evitan el movimiento causado por la expansión y contracción térmica. Para la soldadura de juntas en esquina, los puntos de soldadura deben colocarse en ambos lados de la esquina si es accesible, o solo en la esquina exterior si el acceso es limitado. Asegúrese de que los puntos de soldadura sean lo suficientemente fuertes para sujetar las piezas, pero no tan grandes que interfieran con la operación final de soldadura de juntas en esquina.

Paso 4: Selección del Proceso y Parámetros de Soldadura

Elija el proceso de soldadura adecuado para su aplicación de soldadura de juntas en esquina. La soldadura MIG a menudo se prefiere para la soldadura de juntas en esquina de acero y aluminio debido a su velocidad y facilidad de uso. La soldadura TIG proporciona un control superior y es ideal para la soldadura de juntas en esquina de materiales delgados, acero inoxidable o aplicaciones que requieren una apariencia limpia y sin salpicaduras. La soldadura con electrodo revestido es adecuada para la soldadura de juntas en esquina estructural pesada, particularmente en condiciones exteriores o ventosas donde el blindaje con gas no es práctico para la soldadura de juntas en esquina.

Configure sus parámetros de soldadura según el tipo de material, el espesor y la configuración de la junta. Para soldar juntas en esquina de acero al carbono con MIG, los ajustes típicos podrían incluir 18-22 voltios, 200-300 pulgadas por minuto de velocidad de alimentación del alambre y gas de blindaje 75/25 argón/CO₂ a 20-30 CFH. Para soldar juntas en esquina con TIG, el amperaje típico podría variar de 70 a 150 amperios según el espesor, con blindaje de argón 100% a 15-20 CFH. La selección correcta de parámetros es esencial para una soldadura de juntas en esquina de calidad.

Paso 5: Realización de la Soldadura en Esquina

Al realizar la soldadura de juntas en esquina, la técnica varía según si se suelda desde la esquina exterior, la esquina interior o ambas.

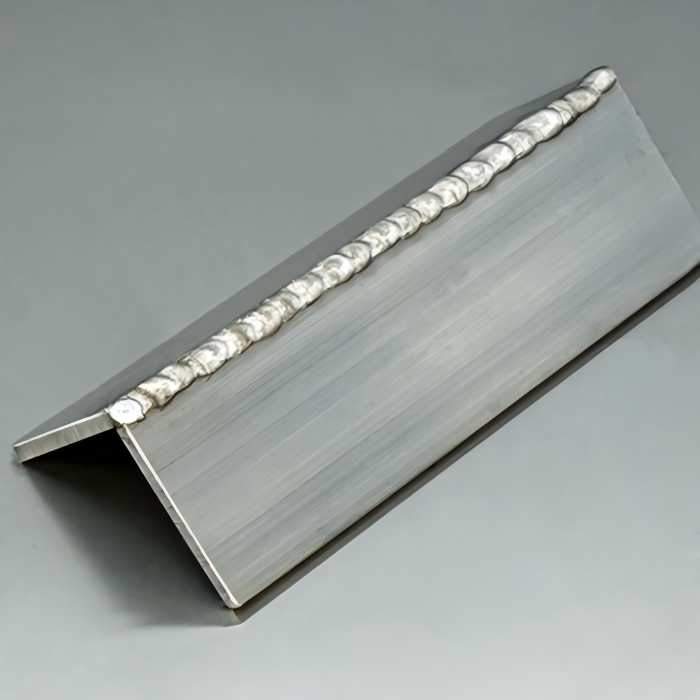

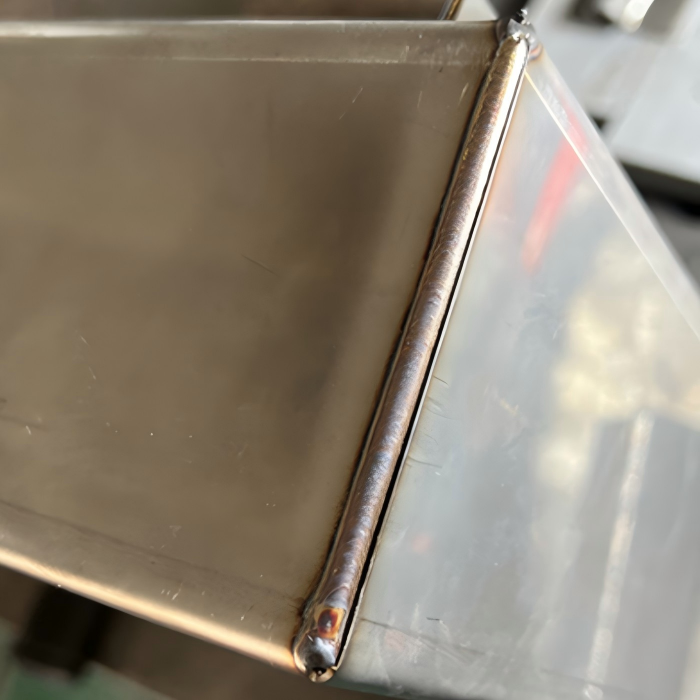

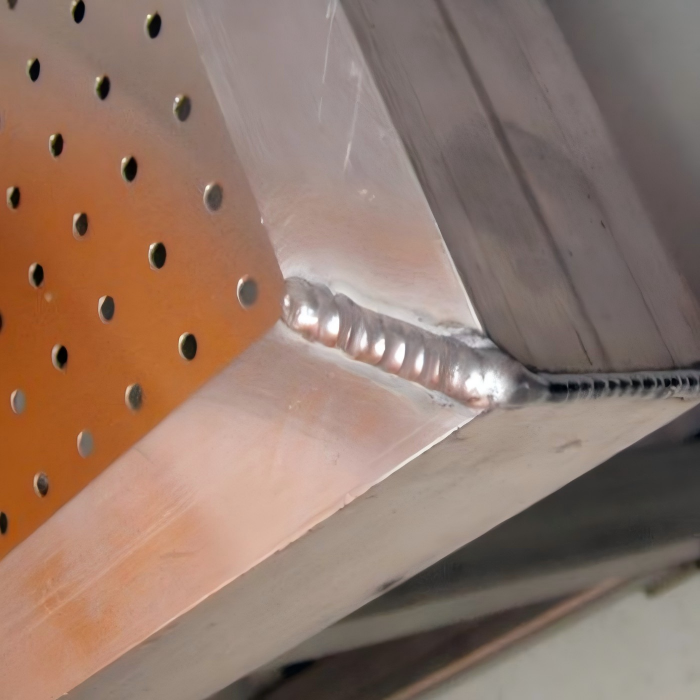

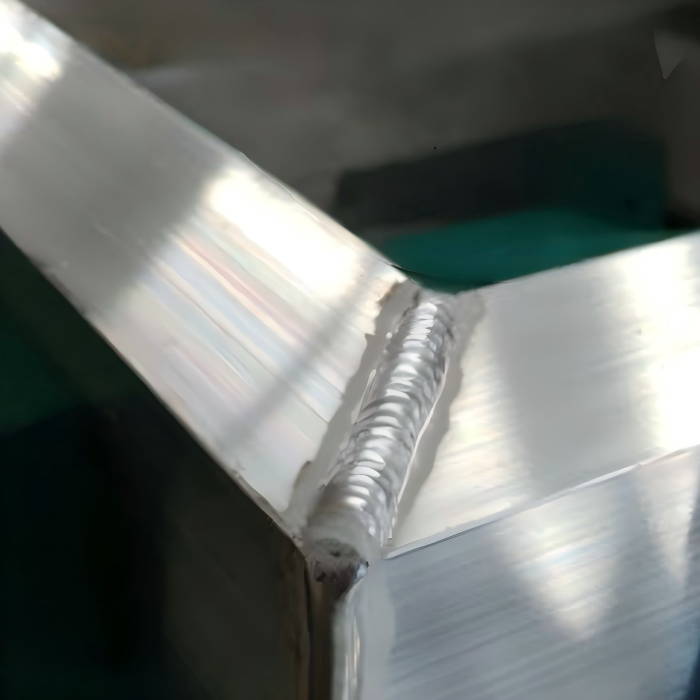

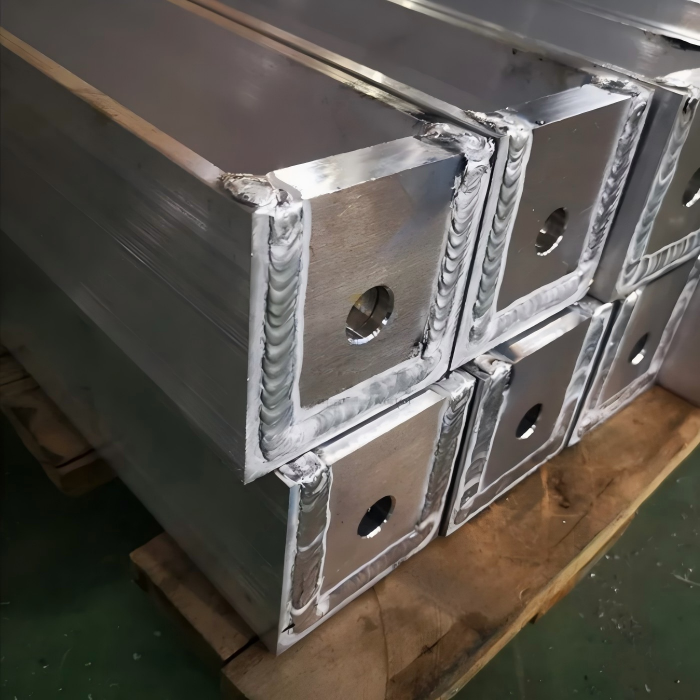

Para una soldadura de esquina exterior (soldadura en el ángulo externo): Sostenga la pistola de soldadura o el soplete en un ángulo de 45 grados con respecto a ambas piezas de trabajo, bisecando la esquina. Use un ligero ángulo de empuje o arrastre de 5 a 15 grados según el proceso. Para la soldadura de juntas en esquina con MIG, un ángulo de empuje (apuntando la boquilla en la dirección del avance) proporciona una mejor cobertura de gas y un perfil de cordón más plano. Mueva el soplete de soldadura a lo largo de la junta a una velocidad constante, manteniendo una longitud de arco estable. Observe el charco de soldadura de cerca: debe humedecerse uniformemente en ambas superficies de la esquina. Una soldadura de juntas en esquina exitosa depende de mantener este equilibrio.

Para una soldadura de esquina interior (soldadura en el ángulo interno, también conocida como soldadura de filete en una junta en esquina): Posicione el soplete de modo que apunte hacia la esquina, manteniendo un ángulo de 45 grados con respecto a ambas superficies. Esto es similar a soldar un filete en una junta en T. El ángulo del soplete debe ser de aproximadamente 45 grados con respecto a las superficies vertical y horizontal, con una ligera inclinación en la dirección del avance. La soldadura de juntas en esquina interior a menudo requiere un control de calor más cuidadoso que la soldadura de juntas en esquina exterior.

Para ambos tipos de soldadura de juntas en esquina, use una técnica de tejido si es necesario para distribuir el calor y asegurar una fusión adecuada en ambos lados. Una ligera oscilación lateral del soplete puede ayudar a que el charco de soldadura cubra ambas piezas de trabajo de manera uniforme. La clave para una soldadura de juntas en esquina exitosa es mantener un ángulo de soplete y una velocidad de avance consistentes a lo largo de toda la junta.

Paso 6: Inspección Posterior a la Soldadura y Limpieza

Después de completar la soldadura de juntas en esquina, permita que la junta se enfríe naturalmente. Elimine cualquier salpicadura o escoria usando un martillo de picar, cepillo de alambre o amoladora. Inspeccione visualmente el resultado de la soldadura de juntas en esquina para detectar defectos como socavación, falta de fusión, porosidad o grietas. Para aplicaciones críticas, considere pruebas no destructivas como inspección por líquidos penetrantes o inspección por partículas magnéticas para verificar la calidad de su trabajo de soldadura de juntas en esquina.

¿Cuáles Son los Tres Tipos de Juntas Soldadas?

Comprender los tres tipos principales de juntas soldadas es fundamental para cualquier persona que trabaje en fabricación. Aunque la Sociedad Estadounidense de Soldadura (AWS) reconoce cinco tipos básicos de juntas, los tres más comúnmente encontrados en la soldadura diaria son: Juntas a Tope, Juntas en T y Juntas en Esquina. Esta sección se centra en estos tres, siendo la soldadura de juntas en esquina una parte central de la discusión. Los dos tipos de juntas restantes (juntas traslapadas y juntas de borde) se cubren como información complementaria en la siguiente sección.

Junta a Tope

Una junta a tope se forma cuando dos piezas de trabajo se colocan de borde a borde en el mismo plano. Este es el tipo de junta más simple y se usa comúnmente para unir placas, láminas y tuberías de extremo a extremo. La principal ventaja de la junta a tope es que crea una superficie continua sin material superpuesto, lo que la hace ideal para aplicaciones donde se requiere una superficie lisa y al ras, como en soldadura de tuberías, unión de chapa metálica y conexiones estructurales.

Juntas a tope pueden prepararse de diversas maneras según el grosor del material: a tope cuadrado (sin preparación de bordes, para secciones delgadas), en V (bisel simple en cada pieza), en U o doble V para secciones más gruesas. Las soldaduras a tope de penetración completa alcanzan una resistencia igual al material base, lo que las convierte en una de las configuraciones de unión más resistentes disponibles. Las uniones a tope requieren una alineación y ajuste precisos para evitar espacios, y son más difíciles de soldar que las uniones en esquina o las uniones en T porque el acceso a la raíz es crítico.

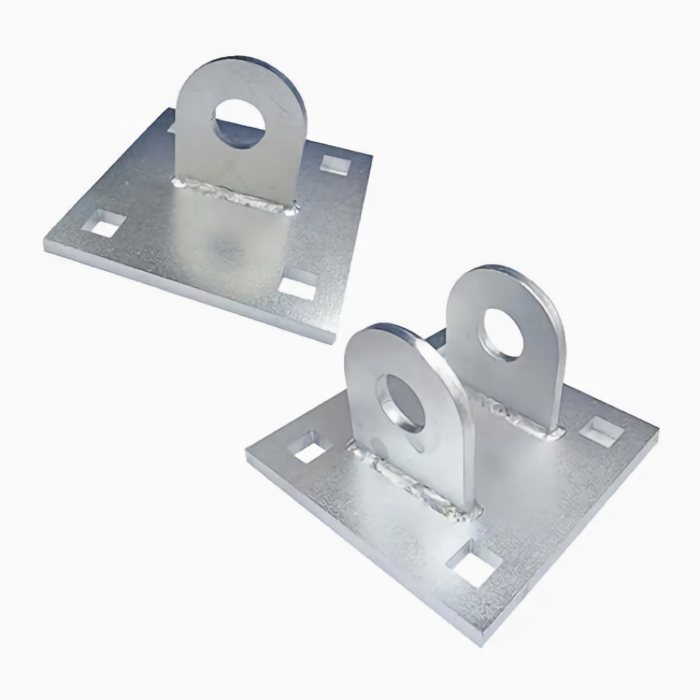

Unión en T (Unión Tee)

Una unión en T se produce cuando una pieza de trabajo se posiciona perpendicular a la superficie de otra, formando una forma de T. Este es un tipo de unión muy común en la construcción de acero estructural, marcos de maquinaria y fabricación de equipos. Las uniones en T se sueldan típicamente con soldaduras de filete en uno o ambos lados del miembro vertical.

Las uniones en T son relativamente fáciles de ajustar y soldar porque la pieza de trabajo proporciona una plataforma estable para el soplete de soldadura. El tamaño de la soldadura se puede aumentar fácilmente para proporcionar resistencia adicional, y la unión acomoda naturalmente soldaduras de filete, que son tolerantes y resistentes a grietas. Las uniones en T son excelentes para aplicaciones de carga porque la transferencia de carga es sencilla y la unión se puede reforzar con tamaños de soldadura grandes. Para máxima resistencia, las uniones en T se sueldan en ambos lados, creando lo que efectivamente es una soldadura de doble filete.

Unión en Esquina

Como se discutió anteriormente, una unión en esquina se forma cuando dos piezas de trabajo se encuentran en un ángulo de 90 grados, creando una forma de L. La soldadura de uniones en esquina es el proceso utilizado para unir estas piezas. Las uniones en esquina se usan comúnmente para construir estructuras rectangulares, cajas, marcos y recintos. Dependiendo del acceso y el grosor, las uniones en esquina se pueden soldar desde el exterior, el interior o ambos lados mediante diversas técnicas de soldadura de uniones en esquina.

Las uniones en esquina son valoradas por su apariencia limpia y simplicidad geométrica. Son particularmente populares en la fabricación de chapa metálica porque las superficies planas de las piezas de trabajo permiten una fácil configuración y sujeción. Sin embargo, las uniones en esquina son menos tolerantes que las uniones en T si ocurre distorsión: el ángulo de 90 grados debe mantenerse con precisión para asegurar un ensamblaje adecuado. Para aplicaciones estructurales, las uniones en esquina soldadas por ambos lados (logradas mediante soldadura de uniones en esquina tanto en el exterior como en el interior) proporcionan una resistencia significativamente mayor que las soldaduras de esquina de un solo lado. La técnica adecuada de soldadura de uniones en esquina es esencial para lograr la resistencia deseada en estas uniones.

¿Cuáles son los 5 Procesos Básicos de Soldadura?

Comprender los cinco procesos básicos de soldadura es esencial para seleccionar el método correcto para su aplicación de soldadura de uniones en esquina. Cada proceso tiene características distintivas que lo hacen adecuado para diferentes materiales, grosores y condiciones de trabajo. Aunque existen muchos procesos de soldadura, los cinco más fundamentales y ampliamente utilizados son: SMAW (Electrodo Revestido), GMAW (MIG), GTAW (TIG), FCAW (Núcleo Fundente) y SAW (Arco Sumergido). Cada uno se puede aplicar a la soldadura de uniones en esquina con diferentes resultados.

SMAW – Soldadura por Arco Metálico Protegido (Soldadura con Electrodo Revestido)

SMAW es el proceso de soldadura más antiguo y tradicional. Utiliza un electrodo consumible recubierto con fundente, que se quema para producir un gas de protección y escoria que cubre la soldadura. La soldadura con electrodo revestido es altamente versátil, funciona al aire libre con viento y se puede usar en materiales sucios u oxidados. Para la soldadura de uniones en esquina, la soldadura con electrodo revestido se usa comúnmente para acero estructural pesado, fabricación en campo y trabajos de reparación. El proceso es más lento que el MIG pero no requiere gas de protección externo, lo que lo convierte en una opción práctica para la soldadura de uniones en esquina en ubicaciones remotas.

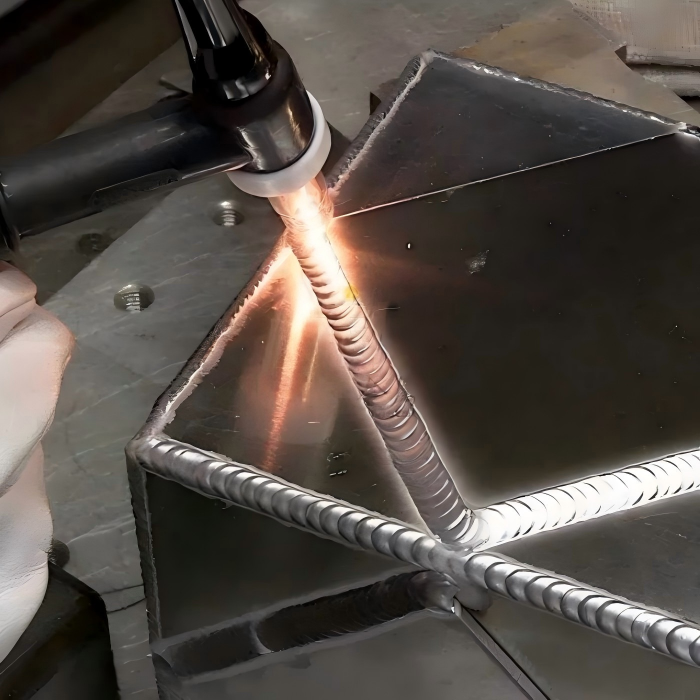

GMAW – Soldadura por Arco Metálico con Gas (Soldadura MIG)

Soldadura MIG utiliza un electrodo de alambre sólido alimentado continuamente y un gas de protección externo, típicamente una mezcla de argón y dióxido de carbono. Este proceso es rápido, limpio y relativamente fácil de aprender. La soldadura MIG es una de las opciones más populares para la soldadura de uniones en esquina en entornos de producción debido a sus altas tasas de deposición y excelente apariencia de soldadura. El MIG funciona bien en acero al carbono, acero inoxidable y aluminio. Para la soldadura de uniones en esquina, el MIG proporciona buena penetración y niveles manejables de salpicaduras, lo que lo convierte en una opción confiable para la mayoría de los trabajos de fabricación.

GTAW – Soldadura por Arco de Tungsteno con Gas (Soldadura TIG)

Soldadura TIG utiliza un electrodo de tungsteno no consumible y una varilla de relleno separada, con gas de protección de argón o helio. Este proceso proporciona un control excepcional sobre la entrada de calor y la colocación del metal de soldadura. La soldadura TIG es ideal para la soldadura de uniones en esquina en materiales delgados, acero inoxidable, aluminio y titanio donde la apariencia de la soldadura es crítica. El proceso produce resultados de soldadura de uniones en esquina limpios, sin salpicaduras y con excelente calidad estética. Sin embargo, el TIG es más lento y requiere más habilidad que el MIG o el electrodo revestido, lo que lo hace más adecuado para aplicaciones de precisión en soldadura de uniones en esquina.

FCAW – Soldadura por Arco con Núcleo Fundente

FCAW es similar al MIG pero utiliza un alambre tubular lleno de fundente. Puede ser autoprotegido (sin gas externo requerido) o protegido con gas. Este proceso ofrece altas tasas de deposición y excelente penetración, lo que lo hace adecuado para la soldadura de uniones en esquina de secciones gruesas. FCAW se usa comúnmente en la fabricación de equipos pesados, construcción y construcción naval. Aunque produce más salpicaduras y humo que el MIG, ofrece buena tolerancia al viento y contaminantes superficiales, lo que lo convierte en una opción viable para la soldadura de uniones en esquina al aire libre.

SAW – Soldadura por Arco Sumergido

SAW es un proceso mecanizado donde el arco se sumerge bajo una capa de fundente granular. Ofrece tasas de deposición excepcionalmente altas y penetración profunda, produciendo soldaduras de alta calidad con habilidad mínima del operador. SAW se usa para acero estructural pesado, recipientes a presión y soldadura de costuras largas. Aunque no se usa comúnmente para la soldadura de uniones en esquina en aplicaciones manuales, SAW se puede emplear en la soldadura automatizada de uniones en esquina de secciones de acero gruesas, como uniones en esquina en la fabricación de grandes tanques o vigas estructurales.

Consejos prácticos para una soldadura de esquina exitosa:

Para maximizar el éxito en aplicaciones de soldadura de esquina, ten en cuenta estos consejos prácticos:

• Utiliza un buen sistema de fijación: Sujeta o fija temporalmente tus esquinas de manera segura para mantener el ángulo de 90 grados. La distorsión es el problema más común en la soldadura de esquina, y un buen sistema de fijación es la contramedida más efectiva.
• Controla la entrada de calor: Usa soldadura intermitente o técnicas de retroceso en esquinas largas para evitar el sobrecalentamiento y la distorsión durante la soldadura de esquina.
• Mantén una velocidad de avance constante: Una velocidad de avance desigual crea variaciones en la penetración y el tamaño de la soldadura en la soldadura de esquina. Practica mantener un ritmo constante.
• Observa el charco de soldadura: Concéntrate en el charco fundido, no en el arco, durante la soldadura de esquina. El charco de soldadura te indica problemas de penetración, fusión y contaminación.
• Usa el gas de protección correcto: Para soldadura de esquina MIG de acero, usa una mezcla de 75/25 argón-CO₂. Para soldadura de esquina TIG, usa 100% argón.
• Limpia a fondo entre pasadas: Si sueldas una esquina gruesa con múltiples pasadas, elimina la escoria y las capas de óxido antes de aplicar pasadas posteriores.
• Inspecciona tu trabajo: Verifica si hay socavación, falta de fusión y el ángulo correcto de la esquina después de la soldadura de esquina.

En la fabricación industrial moderna, los componentes de tubería juegan un papel crítico en el rendimiento del equipo, la resistencia estructural y la fiabilidad del sistema. Desde sistemas de rendimiento automotriz hasta máquinas industriales, se requieren tubos formados con precisión para lograr una mejor funcionalidad y una vida útil más larga.

Un servicio profesional de doblado de tubos no es simplemente un proceso de cambiar la forma de un tubo metálico. Es una solución de fabricación completa que combina conocimiento de materiales, tecnología CNC, experiencia en herramientas y control de calidad.

Para los fabricantes de maquinaria, elegir el socio de doblado adecuado puede influir directamente en:

• Precisión del ensamblaje del producto
• Eficiencia de fabricación
• Rendimiento del producto final
• Costos de mantenimiento a largo plazo

Un proceso de doblado deficiente puede causar deformación del tubo, daños en la superficie, ángulos inexactos o restricciones internas de flujo. Un servicio confiable de doblado de tubos ayuda a los ingenieros a superar estos desafíos al proporcionar resultados de producción estables y repetibles.

Conocimiento técnico avanzado detrás del doblado de tubos

Selección de materiales y rendimiento de doblado

Diferentes metales tienen diferentes características de formación. Comprender el comportamiento del material es la base de un doblado de tubos exitoso.

Los materiales comunes utilizados en aplicaciones industriales de tubería incluyen:

• Acero al carbono
• Acero inoxidable
• Aleación de aluminio
• Aleación de titanio
• Aleación de cobre

El aluminio requiere un control cuidadoso debido a su estructura ligera y alta conductividad térmica. La presión excesiva durante el doblado puede crear grietas o deformaciones no deseadas.

El acero inoxidable proporciona excelente resistencia a la corrosión y fuerza, pero requiere herramientas adecuadas y compensación precisa de recuperación elástica.

El titanio ofrece un rendimiento excepcional de resistencia a peso, pero requiere un control de proceso estricto debido a su sensibilidad al calor y la contaminación superficial.

Un proveedor experimentado de servicios de doblado de tubos evalúa primero el material y luego determina el radio de doblado correcto, el método de herramientas y los parámetros de producción.

Precisión CNC y control de procesos

El doblado de tubos moderno depende en gran medida de la tecnología CNC.

Un proceso de producción típico incluye:

1. Inspección de material
2. Corte de tubos
3. Programación CNC
4. Doblado de tubos
5. Inspección dimensional
6. Soldadura o ensamblaje
7. Verificación final de calidad

El equipo de doblado CNC permite a los fabricantes lograr ángulos consistentes y calidad de producción repetible.

Para componentes complejos, incluso una pequeña desviación puede crear problemas de instalación. Esto es especialmente importante para fabricantes de maquinaria que requieren cientos de piezas con dimensiones idénticas.

Un servicio profesional de doblado de tubos utiliza datos de ingeniería y métodos de inspección para controlar cada etapa de producción.

Estructuras de tubos complejas y diseños especiales

Muchas aplicaciones industriales requieren más que un doblado estándar.

Los ingenieros pueden necesitar:

• Doblado multieje
• Doblado de radio estrecho
• Formación de tubos de pared delgada
• Procesamiento de tubos de gran diámetro
• Ensamblajes de tubos soldados personalizados

Por ejemplo, un tubo reductor excéntrico se utiliza comúnmente en sistemas de tuberías donde diferentes diámetros de tubo necesitan ser conectados mientras se mantiene un flujo suave y se reduce la turbulencia.

La fabricación de este tipo de componente requiere control preciso de formación y soldadura. Cualquier error dimensional puede afectar el rendimiento del sistema.

Un proveedor capaz de servicios de doblado de tubos comprende la relación entre la geometría del tubo, la resistencia del material y los requisitos finales de la aplicación.

Aplicaciones del servicio de doblado de tubos en diferentes industrias

Rendimiento automotriz y sistemas turbo

Soluciones de tubería turbo de aluminio ligero

La industria automotriz tiene requisitos cada vez más altos para componentes ligeros y de alto rendimiento.

Una aplicación importante es tubería turbo de aluminio.

En comparación con la tubería de acero tradicional, la tubería turbo de aluminio proporciona:

• Reducción del peso del vehículo
• Buena resistencia a la corrosión
• Disipación eficiente del calor
• Rendimiento de flujo de aire suave

Sin embargo, el procesamiento de tubos de aluminio requiere técnicos experimentados. Los parámetros de doblado incorrectos pueden causar adelgazamiento de pared, deformación o durabilidad reducida.

Un servicio especializado de doblado de tubos ayuda a los fabricantes automotrices a lograr diseños de tubería precisos mientras se mantiene la resistencia del material.

Para sistemas turboalimentados, el diseño del tubo afecta directamente la eficiencia del flujo de aire. Las transiciones de doblado suaves ayudan a reducir la turbulencia y mejorar el rendimiento general del sistema.

Fabricación de tuberías de intercooler

Los sistemas de intercooler requieren soluciones de tubería confiables para manejar altas temperaturas y cambios de presión.

Diferentes aplicaciones pueden elegir diferentes materiales.

Tubería de intercooler de titanio

A Tubería de intercooler de titanio se selecciona a menudo para vehículos de rendimiento premium y aplicaciones donde la reducción de peso es extremadamente importante.

Las ventajas clave incluyen:

• Excelente relación resistencia-peso
• Resistencia a altas temperaturas
• Resistencia superior a la corrosión
• Larga vida útil

El titanio requiere fabricación experimentada porque su dificultad de procesamiento es mayor que la de los metales comunes.

Tubería de intercooler de acero inoxidable

Tubería de intercooler de acero inoxidable se utiliza ampliamente en vehículos de rendimiento y aplicaciones industriales debido a su excelente durabilidad.

Los beneficios incluyen:

• Fuerte rendimiento mecánico
• Operación confiable en condiciones adversas
• Buena resistencia a la corrosión
• Rendimiento estable a largo plazo

Un proveedor profesional puede recomendar materiales adecuados según la temperatura de operación, los requisitos de presión y las consideraciones de presupuesto.

Formación de precisión de tubos para cuadros de bicicletas de carretera

La industria de la bicicleta es otro campo importante donde la tecnología de doblado de tubos crea valor.

A Cuadro de acero para bicicleta de carretera requiere formación precisa de tubos, soldadura confiable y excelente equilibrio estructural.

Aunque los cuadros de fibra de carbono y aluminio son populares, los cuadros de acero siguen siendo valorados debido a:

• Alta durabilidad
• Características de conducción cómodas
• Fácil mantenimiento
• Larga vida útil

La geometría de un cuadro de acero para bicicleta de carretera afecta directamente la experiencia de conducción.

La precisión del doblado de tubos influye en:

• Alineación del marco
• Resistencia estructural
• Comodidad del ciclista
• Apariencia general

Un servicio de doblado de tubos de alta calidad permite a los fabricantes de bicicletas crear diseños de cuadros complejos mientras se mantiene una calidad consistente.

Tubería personalizada para fabricantes de maquinaria

Los fabricantes de máquinas a menudo requieren tubos personalizados para:

• Equipos de automatización
• Sistemas hidráulicos
• Dispositivos neumáticos
• Estructuras industriales
• Sistemas de refrigeración

A diferencia de los productos estándar, estos componentes generalmente involucran dimensiones específicas y cantidades de producción limitadas.

Un servicio flexible de doblado de tubos ayuda a los fabricantes de maquinaria a desarrollar prototipos y piezas de producción sin invertir en herramientas costosas.

Por ejemplo, un fabricante puede necesitar tubos de acero inoxidable instalados en un espacio reducido de la máquina. El proveedor debe considerar:

• Requisitos de instalación
• Accesibilidad para soldadura
• Distribución de tensiones
• Comodidad de mantenimiento

La cooperación de ingeniería durante la etapa inicial de diseño puede prevenir problemas de producción más adelante.

Doblado de tubos combinado con soldadura

Muchos proyectos requieren doblado y soldadura juntos.

Un proceso de fabricación completo puede incluir:

Corte de tubos → Doblado CNC → Soldadura → Tratamiento de superficie → Inspección

Esta capacidad integrada reduce los costos de comunicación y mejora la eficiencia del proyecto.

Para los fabricantes de equipos, trabajar con un solo proveedor para múltiples procesos simplifica la gestión de la cadena de suministro.

Factores clave al seleccionar un proveedor de doblado de tubos

Capacidad de soporte de ingeniería

El precio es importante, pero la capacidad de ingeniería a menudo determina el éxito del proyecto.

Un proveedor profesional debe ofrecer:

• Evaluación de planos
• Sugerencias de fabricación
• Recomendaciones de materiales
• Optimización de procesos

Un proveedor con experiencia en ingeniería puede identificar riesgos potenciales antes de que comience la producción.

Estabilidad de calidad y sistema de inspección

Para una cooperación a largo plazo, los compradores deben evaluar la confiabilidad de la producción.

Los factores importantes incluyen:

Precisión dimensional

El proveedor debe mantener:

• Ángulos de doblado estables
• Dimensiones de tubo consistentes
• Calidad de producción repetible

Control de materiales

Para aplicaciones críticas, los certificados de materiales y los registros de producción son importantes.

Esto es especialmente necesario para:

• Componentes automotrices
• Maquinaria industrial
• Sistemas de alto rendimiento

Capacidad de producción en lotes pequeños

Muchos fabricantes de equipos necesitan:

• Piezas prototipo
• Componentes de prueba
• Producción de bajo volumen

Un proveedor flexible de servicios de doblado de tubos puede respaldar proyectos desde el desarrollo inicial hasta la fabricación regular.

Por qué elegir nuestra capacidad de doblado de tubos

Como fabricante de piezas metálicas personalizadas, ofrecemos soluciones integradas de procesamiento de tubos para clientes globales.

Nuestras capacidades de fabricación incluyen:

• Doblado de tubos CNC
• Soldadura TIG
• Soldadura MIG
• Soldadura robótica
• Fabricación de metales personalizada
• Fabricación en lotes pequeños

Trabajamos con diversos materiales, incluidos acero inoxidable, aleación de aluminio, acero al carbono y aleación de titanio.

Nuestro equipo de ingeniería se enfoca en ayudar a los clientes a desarrollar componentes confiables para aplicaciones exigentes.

Desde sistemas de tuberías automotrices y estructuras de bicicletas hasta ensamblajes de equipos industriales, proporcionamos soluciones personalizadas basadas en requisitos reales de fabricación.

Un servicio profesional de doblado de tubos no se trata solo de producir tubos curvados. Se trata de crear componentes precisos, duraderos y listos para producción que ayuden a los fabricantes a mejorar el rendimiento del producto, reducir riesgos y lograr valor a largo plazo.

Los marcos de titanio personalizados son cada vez más populares en la fabricación moderna, ya que los ingenieros buscan materiales que ofrezcan alta resistencia, rendimiento ligero, resistencia a la corrosión y larga vida útil. Con estas propiedades excepcionales, los marcos de titanio personalizados se utilizan ampliamente en transporte, equipos industriales y proyectos de ingeniería especializados donde la durabilidad y la precisión son críticas.

A diferencia de las estructuras metálicas tradicionales, las soluciones de titanio ofrecen un excelente equilibrio entre rendimiento mecánico y reducción de peso. Un marco de titanio bien diseñado marco de titanio puede proporcionar un rendimiento estable bajo esfuerzos repetidos mientras mantiene una estructura ligera.

Para los fabricantes que desarrollan productos premium, elegir una solución de titanio adecuada no se trata solo de la selección del material. También implica optimización del diseño, control de soldadura, consistencia de producción y capacidad del proveedor.

Un proveedor profesional de marcos de titanio personalizados necesita comprender tanto las características del material como los requisitos de aplicación. Desde el desarrollo de prototipos hasta la fabricación en pequeños lotes, cada proceso afecta el rendimiento final del producto.

Por Qué el Marco de Titanio es Preferido para Estructuras de Ingeniería Ligera

Ventajas Únicas del Material de Titanio

El titanio se utiliza ampliamente en aplicaciones donde la resistencia, la durabilidad y el control de peso son críticos.

En comparación con el acero y el aluminio, el titanio ofrece varias ventajas de ingeniería:

A marco de titanio puede mantener la fiabilidad estructural incluso cuando se expone a vibraciones, impactos y carga continua. Esto lo hace valioso para productos que requieren ciclos de servicio largos.

El Diseño de Marcos de Titanio Requiere Experiencia en Ingeniería

Crear marcos de titanio personalizados no es simplemente reemplazar otro material por titanio.

Los ingenieros deben considerar:

• Dimensiones del tubo
• Espesor de pared
• Estructura de uniones
• Dirección de la carga
• Secuencia de soldadura
• Entorno de aplicación final

Una estructura de titanio mal diseñada puede no alcanzar el rendimiento esperado.

Por lo tanto, los proyectos exitosos de titanio requieren cooperación entre diseñadores, ingenieros y fabricantes.

Soldadura de Tubos de Titanio: El Proceso Crítico Detrás de las Estructuras de Titanio Fiables

Por Qué la Soldadura de Tubos de Titanio Requiere Control Especial

Entre todos los procesos de fabricación, la Soldadura de Tubos de Titanio es uno de los pasos más importantes que afectan la calidad de la estructura de titanio.

El titanio tiene una fuerte reacción con el oxígeno y el nitrógeno a altas temperaturas. Sin la protección adecuada, el área de soldadura puede volverse frágil y perder resistencia mecánica.

La Soldadura Profesional de Tubos de Titanio requiere:

• Protección con gas de alta pureza
• Entorno de soldadura limpio
• Parámetros de soldadura precisos
• Operadores experimentados
• Procedimientos de inspección estrictos

La calidad de la soldadura influye directamente en la durabilidad de los marcos de titanio personalizados.

Factores Clave de Control de Calidad Durante la Soldadura de Tubos de Titanio

Para los fabricantes que producen un marco de bicicleta de titanio personalizado, la consistencia de la soldadura es especialmente importante porque las uniones del marco influyen directamente en la seguridad y el rendimiento de conducción.

Aplicaciones de los Marcos de Titanio Personalizados en Diferentes Industrias

Fabricación de Marcos de Bicicleta de Titanio Personalizados

La industria de la bicicleta sigue siendo una de las aplicaciones más reconocibles para cmarcos de titanio personalizados.

A marco de bicicleta de titanio personalizado permite a los fabricantes desarrollar geometrías únicas según los diferentes requisitos de conducción.

Las ventajas comunes incluyen:

• Experiencia de conducción ligera
• Excelente absorción de vibraciones
• Larga vida útil
• Posicionamiento de producto premium

Los fabricantes de bicicletas de alta gama a menudo eligen titanio porque proporciona un equilibrio entre comodidad y durabilidad que es difícil de lograr con otros materiales.

Requisitos de Fabricación del Tubo de Dirección de Bicicleta

El componentes de tubo de dirección de bicicleta es una de las áreas más críticas de la estructura de una bicicleta.

Conecta el sistema de horquilla delantera con el marco principal y experimenta fuerzas de dirección continuas y cargas de impacto.

Al fabricar una estructura de bicicleta de titanio, los ingenieros deben controlar cuidadosamente:

• Precisión de alineación
• Resistencia de la conexión del tubo
• Calidad de soldadura
• Consistencia dimensional

Un diseño de tubo de dirección de bicicleta de alta calidad mejora la estabilidad y asegura un rendimiento fiable durante el uso a largo plazo.

Áreas de Aplicación de los Marcos de Titanio Personalizados

La flexibilidad de los marcos de titanio personalizados permite a los ingenieros crear soluciones más allá de las aplicaciones tradicionales de bicicletas.

Cómo Desarrollan los Ingenieros un Marco de Titanio Personalizado

Del Concepto de Diseño a la Producción Final

Un proyecto exitoso de titanio generalmente sigue varias etapas importantes:

Revisión de Ingeniería

Los fabricantes analizan:

• Requisitos del producto
• Condiciones de carga
• Selección de material
• Viabilidad de producción

Desarrollo de Prototipos

Antes de la producción en masa, los prototipos ayudan a verificar:

• Diseño estructural
• Proceso de soldadura
• Precisión dimensional

Optimización de Producción

Durante la fabricación, los ingenieros mejoran:

• Eficiencia de soldadura
• Estabilidad del proceso
• Repetibilidad

Para un marco de bicicleta de titanio personalizado, la validación del prototipo es especialmente importante porque pequeños cambios de diseño pueden influir significativamente en el rendimiento.

Cómo Evalúan los Equipos de Compras a los Proveedores de Marcos de Titanio

La Experiencia en Fabricación es Más Importante que el Equipo Solo

Al comprar marcos de titanio personalizados, los equipos de adquisiciones no solo deben evaluar el equipo de la fábrica.

Un proveedor confiable debe comprender:

• Comportamiento del material de titanio
• Desafíos de soldadura
• Requisitos de calidad
• Necesidades de aplicación

El proveedor debe poder comunicarse con los equipos de ingeniería y proporcionar soluciones prácticas de fabricación.

Factores importantes de evaluación de proveedores

Elegir el socio adecuado reduce los riesgos de producción y mejora la eficiencia del proyecto.

Capacidad de fabricación detrás de marcos de titanio personalizados confiables

Apoyo a proyectos personalizados desde el prototipo hasta la producción

Fabricar marcos de titanio personalizados requiere experiencia en procesamiento de materiales, tecnología de soldadura y cooperación de ingeniería.

Un fabricante capaz debe apoyar:

• Dibujos personalizados
• Comentarios de ingeniería
• Producción de prototipos
• Fabricación en lotes pequeños
• Inspección de calidad

Para empresas que desarrollan un nuevo marco de titanio, tener un socio de fabricación involucrado temprano en la etapa de diseño puede ayudar a evitar problemas de producción innecesarios.

Por qué son importantes los socios profesionales de fabricación de titanio

El éxito de un proyecto de titanio depende de más que el material en sí.

Requiere:

• Decisiones de diseño adecuadas
• Soldadura estable de tuberías de titanio
• Procesos de fabricación precisos
• Control de calidad confiable

Ya sea desarrollando un marco de bicicleta de titanio personalizado, estructura industrial o componente ligero especializado, los fabricantes experimentados ayudan a transformar conceptos de ingeniería en productos confiables.

Conclusión: Construyendo mejores soluciones con marcos de titanio personalizados

La demanda de marcos de titanio personalizados continúa creciendo a medida que las industrias buscan estructuras más ligeras, más fuertes y más duraderas.

Desde aplicaciones de bicicletas hasta equipos industriales avanzados, el titanio proporciona ventajas de rendimiento únicas.

Sin embargo, lograr resultados confiables requiere conocimiento profesional de diseño, soldadura avanzada de tuberías de titanio y una fuerte capacidad de fabricación.

Para ingenieros y equipos de compras, seleccionar al proveedor adecuado es el paso clave hacia el desarrollo de productos de titanio de alto rendimiento con calidad consistente y valor a largo plazo.

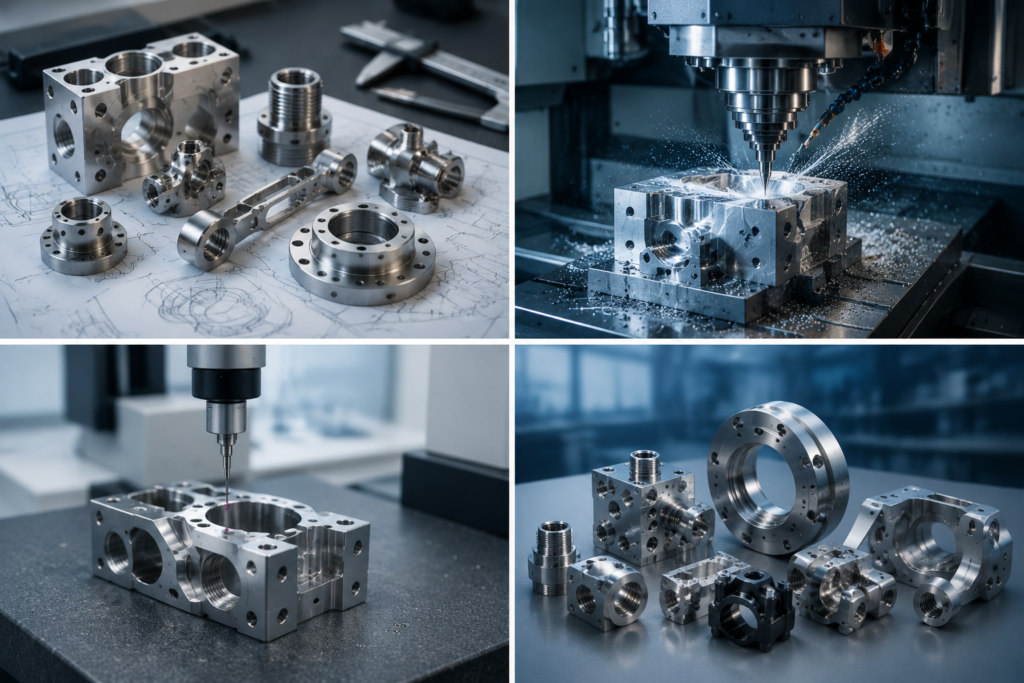

En los entornos de producción modernos, el mecanizado CNC de aluminio se ha convertido en sinónimo de eficiencia, precisión y libertad de diseño. Desde accesorios aeroespaciales hasta carcasas de dispositivos médicos, la capacidad de dar forma al aluminio con precisión controlada por computadora impulsa la innovación en innumerables industrias. Sin embargo, a pesar de su popularidad, el mecanizado CNC de aluminio exitoso exige más que simplemente cargar un programa y presionar inicio. Requiere un sólido conocimiento del comportamiento del material, la selección de herramientas y las limitaciones del proceso. Esta guía aborda las preguntas más frecuentes sobre el mecanizado CNC de aluminio, ofreciendo información clara y práctica que le ayudará a optimizar sus operaciones y evitar errores costosos.

¿Qué significa realmente el mecanizado CNC de aluminio?

Para comprender el alcance completo del mecanizado CNC de aluminio, primero debemos desglosar el término en sí. CNC significa Control Numérico por Computadora, un sistema que automatiza máquinas herramienta mediante secuencias de comandos preprogramadas. Cuando aplicamos esto al aluminio, nos referimos al proceso completo de usar fresadoras, tornos o enrutadores para eliminar material de una pieza de aluminio y producir una pieza terminada basada en un modelo 3D digital.

Sin embargo, el mecanizado CNC de aluminio no es una actividad única y uniforme. Abarca desbaste, acabado, taladrado, roscado, contorneado y muchas otras operaciones, todas realizadas en aleaciones de aluminio en lugar de aluminio puro, que es demasiado blando para la mayoría de los usos estructurales. Aleaciones comunes como 6061, 7075 y 2024 reaccionan de manera diferente a las fuerzas de corte, el calor y el desgaste de la herramienta. El elemento “CNC” aporta una repetibilidad incomparable; una vez que un programa está probado, el mecanizado CNC de aluminio puede producir miles de componentes idénticos con tolerancias tan ajustadas como ±0.001 pulgadas.

Pero el mecanizado CNC de aluminio también involucra el ecosistema alrededor de la máquina: accesorios de sujeción, sistemas de refrigerante, estrategias de trayectoria de herramienta y pasos de postprocesado como desbarbado o anodizado. Una comprensión holística del mecanizado CNC de aluminio ayuda a los fabricantes a elegir la aleación correcta, diseñar piezas que sean realmente producibles y establecer expectativas realistas para los tiempos de ciclo y costos. Ya sea que usted sea un comprador, un diseñador o un gerente de taller, saber lo que realmente implica el mecanizado CNC de aluminio es el primer paso hacia mejores decisiones y resultados de mayor calidad.

¿Qué tan difícil es realizar el mecanizado CNC de aluminio?

Esta pregunta a menudo sorprende a los principiantes. En las escalas Brinell o Rockwell, el aluminio es mucho más blando que el acero o el titanio. Por ejemplo, el aluminio 6061-T6 tiene una dureza Brinell de alrededor de 95, mientras que el 7075-T6 alcanza aproximadamente 150 HB, muy por debajo de los aceros estructurales. Entonces, ¿por qué el mecanizado CNC de aluminio a veces se siente como una batalla cuesta arriba?

La dificultad en el mecanizado CNC de aluminio no surge de la resistencia del metal al corte, sino de su ductilidad y adhesividad. El aluminio es un material “gomoso”. Durante el corte, tiende a soldarse al filo de la herramienta, creando un filo recrecido (BUE). Este BUE cambia la geometría de la herramienta, aumenta la fricción y arruina el acabado superficial. Además, el aluminio tiene un punto de fusión bajo (alrededor de 660°C para aluminio puro, más bajo para muchas aleaciones). El calor por fricción generado durante el mecanizado CNC de aluminio de alta velocidad puede causar fusión localizada, lo que lleva a la adhesión de virutas y fallas prematuras de la herramienta.

La dificultad percibida también varía significativamente según la aleación:

• 6061-T6 es la más indulgente: se mecaniza suavemente, produce virutas manejables y es ideal para aquellos nuevos en el mecanizado CNC de aluminio.
• 7075-T6 es más duro y más frágil. Aunque sus virutas se rompen fácilmente, requiere herramientas más afiladas y un control cuidadoso del avance para evitar el astillado de los bordes.
• 2024-T3, que contiene cobre, puede causar agarrotamiento si las velocidades y avances no están ajustados con precisión.

Para un maquinista experimentado con parámetros adecuados, el mecanizado CNC de aluminio es altamente productivo, permitiendo velocidades de husillo de 12,000 RPM o más, tasas de avance agresivas y excelentes tasas de eliminación de material. Para un principiante, sin embargo, el mecanizado CNC de aluminio puede ser frustrante: fresas rotas, marcas de vibración y piezas desechadas son comunes. El verdadero desafío radica en gestionar el calor, la evacuación de virutas y el compromiso de la herramienta. Con el conocimiento adecuado, el mecanizado CNC de aluminio se transforma de una lucha a uno de los procesos de fabricación más gratificantes y eficientes disponibles.

¿Qué tipo de fresa CNC es mejor para cortar aluminio en el mecanizado CNC de aluminio?

Seleccionar la herramienta de corte correcta es posiblemente la decisión más crítica en el mecanizado CNC de aluminio. No existe una “mejor” fresa universal para cada situación, pero principios claros guían una elección exitosa de herramientas.

Para la gran mayoría de las operaciones de mecanizado CNC de aluminio, las fresas de extremo de carburo sólido con geometrías y recubrimientos especializados representan el estándar de la industria. El carburo ofrece una dureza y resistencia al calor excepcionales, permitiendo un corte sostenido a alta velocidad. Sin embargo, la geometría es igualmente importante. La fresa de extremo ideal para el mecanizado CNC de aluminio presenta:

• Un ángulo de hélice alto (35° a 45°) para evacuar rápidamente las virutas de la zona de corte, evitando el recorte y la acumulación de calor.
• Bordes de corte afilados con un ángulo de ataque positivo para cizallar el aluminio limpiamente en lugar de empujarlo.
• Canales pulidos o recubiertos de ZrN (nitruro de circonio) para reducir la fricción y evitar que el aluminio se adhiera a la superficie de la herramienta.
• Tres canales para un equilibrio entre la evacuación de virutas y la resistencia del núcleo, aunque las herramientas de dos canales se prefieren para ranurado profundo donde la evacuación de virutas es crítica.

Los recubrimientos importan enormemente en el mecanizado CNC de aluminio. El carburo sin recubrir puede funcionar, pero los recubrimientos de ZrN, TiB2 o carbono tipo diamante (DLC) extienden dramáticamente la vida útil de la herramienta al reducir el filo recrecido. Evite recubrimientos como TiAlN o AlTiN, que están diseñados para el mecanizado de acero a alta temperatura; en realidad aumentan la fricción con el aluminio.

Para aplicaciones específicas dentro del mecanizado CNC de aluminio:

• Fresas de un solo canal o de canal en O sobresalen en enrutadores de alta velocidad, particularmente al mecanizar láminas delgadas o aleaciones blandas.
• Fresas de extremo de punta esférica son esenciales para el contorneado 3D y lograr acabados superficiales suaves en formas complejas.
• Fresas de cara de carburo indexables con insertos pulidos se utilizan para superficies planas grandes para maximizar las tasas de remoción de material.

Un error común en el mecanizado CNC de aluminio es usar brocas de uso general destinadas a acero o madera. Estas herramientas carecen de los ángulos de ataque y la holgura de viruta adecuados, lo que resulta en acabados deficientes y una vida útil corta de la herramienta. Consulte siempre las velocidades y avances recomendados por el fabricante de la herramienta para el mecanizado CNC de aluminio, y recuerde que la carga de viruta generalmente varía de 0.001 a 0.005 pulgadas por diente, dependiendo del diámetro de la herramienta y la rigidez de la máquina. Invertir en herramientas diseñadas específicamente es una de las formas más rápidas de aumentar la productividad y la calidad en el mecanizado CNC de aluminio.

¿Qué tan delgado se puede lograr en el mecanizado CNC de aluminio?

El espesor mínimo de pared o base alcanzable en el mecanizado CNC de aluminio es una consideración crítica para el diseño ligero, pero la respuesta no es un número fijo: depende de múltiples factores que interactúan. En la producción práctica, los talleres experimentados logran rutinariamente paredes de 0.020 pulgadas (0.5 mm) en aluminio 6061. Con configuraciones excepcionales, trayectorias de herramienta especializadas y máquinas rígidas, algunos empujan el límite a 0.010 pulgadas (0.25 mm) o incluso ligeramente por debajo para características limitadas.

Sin embargo, alcanzar una delgadez extrema en mecanizado CNC de aluminio es una batalla contra la física. A medida que las paredes se vuelven más delgadas, surgen varios desafíos:

1. Deflexión: Las fuerzas de corte empujan las secciones delgadas lejos de la herramienta, causando vibración, acabado superficial deficiente e inexactitud dimensional. La pieza literalmente se dobla bajo la carga.
2. Vibración: Las estructuras delgadas tienen frecuencias naturales bajas, lo que las hace propensas a vibraciones armónicas que dañan tanto la herramienta como la pieza de trabajo.
3. Concentración de calor: Las secciones delgadas disipan el calor deficientemente, lo que lleva a una expansión térmica localizada. Cuando la pieza se enfría, puede deformarse o distorsionarse más allá de la tolerancia.
4. Presión de sujeción: Incluso fuerzas de sujeción moderadas pueden deformar piezas de paredes delgadas. Los componentes que se miden correctamente mientras están sujetos pueden salir de especificación al liberarse.

Para lograr una delgadez impresionante en el mecanizado CNC de aluminio, los maquinistas emplean estrategias avanzadas:

• Mecanizado de alta velocidad (HSM) con pasadas radiales ligeras (5–10% del diámetro de la herramienta) y profundidades axiales altas para reducir las fuerzas de corte mientras se mantiene la productividad.
• Fresado en concordancia en lugar del fresado convencional, que dirige las fuerzas de corte hacia abajo y hacia el dispositivo de sujeción en lugar de tirar de la pared delgada hacia arriba.
• Sujeción por vacío o unión adhesiva para distribuir las fuerzas de sujeción de manera uniforme sin puntos de tensión localizados.
• Soportes sacrificables o puentes temporales que se mecanizan en una pasada de acabado final, proporcionando rigidez durante el desbaste.
• Refrigerante a través de la herramienta para mantener la estabilidad térmica y evacuar las virutas de manera efectiva.

En términos prácticos para la mayoría de los talleres, un espesor de pared de 0.020 pulgadas es alcanzable en el mecanizado CNC de aluminio con una calidad de configuración razonable. Por debajo de 0.015 pulgadas, el riesgo de desechos aumenta bruscamente, y el costo de inspección y retrabajo puede superar el ahorro de peso. Para bases (superficies inferiores), 0.020–0.030 pulgadas es un objetivo más seguro porque carecen del mismo soporte de borde. Consulte siempre con su socio de mecanizado en las primeras fases del diseño—lo que parece factible en una pantalla CAD puede ser extremadamente difícil de producir de manera confiable en el mecanizado CNC de aluminio sin trayectorias de herramienta o dispositivos de sujeción especiales.

Flujo de trabajo práctico para un mecanizado CNC de aluminio confiable

Comprender las respuestas teóricas es esencial, pero traducirlas a un proceso de producción confiable requiere un enfoque sistemático adaptado al mecanizado CNC de aluminio.

Programación de trayectorias de herramienta: Para el mecanizado CNC de aluminio, se recomiendan altamente las trayectorias de herramienta adaptativas o dinámicas. Estas trayectorias mantienen una carga de viruta constante ajustando el ángulo de compromiso de la herramienta, reduciendo los picos de fuerza repentinos que causan vibración o rotura de la herramienta. Esto es particularmente importante al mecanizar paredes delgadas o bolsillos profundos.

Refrigerante y lubricación: El refrigerante por inundación con una emulsión de aceite soluble en agua (concentración del 5–8%) es el estándar para el mecanizado CNC de aluminio. Lubrica el filo de corte, enfría la pieza de trabajo y evacúa las virutas de la zona de corte. Para aplicaciones de alta velocidad, el refrigerante por niebla o a través del husillo puede ser más efectivo, ya que se dirige directamente a la interfaz de corte sin causar choque térmico.

Gestión de virutas: El aluminio produce virutas largas y fibrosas que pueden enredarse alrededor de la herramienta u obstruir el transportador de virutas de la máquina. El uso de geometrías rompevirutas en la trayectoria de herramienta (como fresado trocoidal o fresado por pelado) produce virutas más pequeñas y manejables. La evacuación adecuada de virutas es innegociable en el mecanizado CNC de aluminio—recortar virutas es una causa principal de acabado superficial deficiente y desgaste de la herramienta.

Sujeción de la pieza: Dada la suavidad del aluminio, las presiones de sujeción deben controlarse cuidadosamente. Mordazas blandas mecanizadas para coincidir con el contorno de la pieza, o dispositivos personalizados con múltiples puntos de soporte, distribuyen la carga y previenen la distorsión. Para piezas delgadas, considere mecanizar una capa sacrificable más gruesa que luego se elimina mediante una operación secundaria.

Monitoreo de herramientas: En ejecuciones de mecanizado CNC de aluminio de alta producción, el desgaste de la herramienta es progresivo pero predecible. Implemente el monitoreo de la vida útil de la herramienta mediante el análisis de carga del husillo o inspección periódica en proceso. Reemplazar las herramientas antes de que se desafilen previene fallas catastróficas y mantiene una calidad constante de la pieza.

Superando desafíos comunes en el mecanizado CNC de aluminio

Superando desafíos comunes en el mecanizado CNC de aluminio

Incluso con la mejor preparación, el mecanizado CNC de aluminio presenta problemas recurrentes que pueden interrumpir la producción y comprometer la calidad. Comprender estos desafíos y sus soluciones es esencial para mantener la eficiencia.

Uno de los problemas más frecuentes es el filo recrecido, donde el aluminio se suelda a la herramienta de corte. Esto generalmente resulta de una lubricación insuficiente o del recubrimiento incorrecto. La solución radica en aumentar la concentración del refrigerante, cambiar a herramientas pulidas o recubiertas de ZrN, y aumentar la velocidad de avance para cortar el material limpiamente en lugar de permitir que se adhiera.

El acabado superficial deficiente es otra queja común en mecanizado CNC de aluminio. Esto generalmente indica una herramienta desafilada o un paso lateral incorrecto. Reemplazar la herramienta, reducir la profundidad radial de corte y aumentar el avance por diente para evitar el roce resolverá típicamente el problema.

La rotura de la herramienta en operaciones de ranurado a menudo se debe a la acumulación de viruta en las estrías. El uso de herramientas de dos estrías, la implementación de trayectorias de picoteo o trocoidales y la mejora de la dirección del refrigerante pueden prevenir eficazmente este modo de fallo.

La variación dimensional es un desafío persistente, frecuentemente causado por el crecimiento térmico del husillo o de la pieza de trabajo. Permitir que la máquina se caliente, usar refrigerante por inundación y aplicar compensación térmica en el software de control son contramedidas comprobadas.

La formación de rebabas es otra molestia en el mecanizado CNC de aluminio, resultante de bordes desafilados o geometría incorrecta de la fresa. El uso de herramientas afiladas con radio de esquina, la realización de pasadas de desbarbado dedicadas y la consideración del acabado vibratorio pueden minimizar o eliminar las rebabas.

Finalmente, la deformación de la pieza después de liberarla del dispositivo de sujeción a menudo se debe a tensiones residuales del desbaste. El uso de material aliviado de tensiones como 6061-T651, la realización de desbaste equilibrado desde ambos lados y la reducción de la fuerza de sujeción pueden reducir significativamente la distorsión.

Recomendaciones finales para la excelencia en el mecanizado CNC de aluminio

Dominar el mecanizado CNC de aluminio es un viaje de refinamiento continuo. El material ofrece oportunidades extraordinarias: altas velocidades, acabados excelentes y resistencia ligera, pero castiga la complacencia. Siempre comience con la aleación adecuada para su aplicación. Para prototipos, el 6061-T6 es tolerante y está ampliamente disponible. Para aplicaciones de máxima resistencia, el 7075-T6 ofrece resultados pero exige herramientas más afiladas y profundidades de corte más conservadoras.

Al planificar características delgadas, diseñe pensando en la fabricabilidad. Las paredes por debajo de 0.020 pulgadas son posibles, pero espere costos más altos y tiempos de ciclo más largos. Siempre que sea factible, agregue nervaduras, filetes o secciones cónicas para mejorar la rigidez sin agregar peso significativo.

El utillaje no es un área para recortar gastos. Invierta en fresas de carburo de alta calidad diseñadas específicamente para el mecanizado CNC de aluminio, con recubrimientos y geometrías apropiados. El costo inicial se recupera rápidamente mediante una mayor vida útil de la herramienta, menos piezas desechadas y tiempos de mecanizado más rápidos.

Finalmente, documente sus parámetros exitosos: avances, velocidades, pasos laterales y trayectorias de herramienta, para cada aleación y geometría de pieza. El mecanizado CNC de aluminio recompensa el conocimiento institucional. Lo que funciona para un bloque sólido de 6061 puede fallar por completo en un recinto de pared delgada de 7075. Al construir una biblioteca de procesos probados, transforma el mecanizado CNC de aluminio de un desafío en una ventaja competitiva.

Ya sea que esté mecanizando soportes aeroespaciales, carcasas médicas o componentes automotrices, los principios descritos aquí proporcionan una base sólida. El mecanizado CNC de aluminio no se trata solo de cortar metal: se trata de comprender la intrincada danza entre máquina, herramienta, material y diseño. Domine esa danza y producirá piezas que no solo son precisas, sino también rentables y confiables, ejecución tras ejecución.

Desde equipos agrícolas y sistemas de almacenamiento hasta gabinetes eléctricos y maquinaria industrial, los componentes soldados de acero inoxidable a menudo operan en entornos exigentes donde la durabilidad y la consistencia son esenciales.

Sin embargo, lograr piezas soldadas confiables requiere más que simplemente unir materiales de acero inoxidable. Los parámetros de soldadura, la preparación del material, el control del calor, los métodos de inspección y la experiencia de fabricación influyen en el rendimiento final de los componentes industriales.

Para fabricantes OEM, ingenieros y equipos de compras, comprender por qué la soldadura MIG de acero inoxidable es importante les ayuda a tomar mejores decisiones al seleccionar soluciones de fabricación y evaluar posibles proveedores.

¿Qué hace que la soldadura MIG de acero inoxidable sea adecuada para componentes industriales?

Combinando resistencia, eficiencia y resistencia a la corrosión

El acero inoxidable se selecciona comúnmente para aplicaciones industriales debido a su excelente resistencia a la corrosión, durabilidad y capacidad para mantener el rendimiento en entornos desafiantes.

En comparación con algunos materiales tradicionales, el acero inoxidable ofrece ventajas como:

• Resistencia a la humedad y exposición química
• Larga vida útil
• Buena resistencia mecánica
• Apariencia limpia y profesional

Sin embargo, soldar acero inoxidable requiere un control cuidadoso del proceso. El exceso de calor, materiales de aporte inadecuados o procedimientos de soldadura deficientes pueden afectar las propiedades del material y reducir la confiabilidad del componente terminado.

La soldadura MIG proporciona a los fabricantes un método eficiente para producir estructuras de acero inoxidable mientras mantienen una calidad de producción consistente.

Por qué la calidad de la soldadura afecta directamente el rendimiento del componente

Para componentes industriales, la calidad de la soldadura no es solo un requisito visual. Las áreas soldadas a menudo se convierten en puntos críticos que influyen en la resistencia general y la confiabilidad de un producto.

Una mala calidad de soldadura puede provocar:

• El agrietamiento es uno de los defectos de soldadura más graves.
• Deformación
• Reducción de la resistencia a la corrosión
• Conexiones débiles
• Dificultades de ensamblaje

Por ejemplo, un marco soldado utilizado en equipos industriales debe mantener dimensiones precisas después de la fabricación. Un tanque de almacenamiento debe mantener el rendimiento de sellado. Un componente de válvula debe soportar las condiciones de operación.

Por lo tanto, la soldadura MIG confiable de acero inoxidable se centra tanto en la eficiencia de fabricación como en el rendimiento del producto a largo plazo.

¿Cómo funciona la soldadura MIG de acero inoxidable?

El proceso básico de la soldadura MIG de acero inoxidable

La soldadura MIG, también conocida como soldadura por arco metálico con gas (GMAW), utiliza un alambre de soldadura alimentado continuamente y gas de protección para crear un arco estable entre el electrodo y la pieza de trabajo de acero inoxidable.

El proceso de soldadura depende de varios factores importantes:

• Corriente de soldadura
• Configuración de voltaje
• Velocidad de desplazamiento
• Selección del gas de protección
• Compatibilidad del alambre de aporte

El control adecuado de estos factores ayuda a crear soldaduras estables con resistencia y apariencia consistentes.

Para fabricantes que producen componentes personalizados, la estabilidad del proceso es especialmente importante porque los clientes a menudo requieren producción repetida con el mismo rendimiento dimensional y mecánico.

Gestión del aporte de calor y la distorsión

Uno de los principales desafíos de la soldadura de acero inoxidable es controlar el calor.

Debido a que el acero inoxidable puede ser sensible a los efectos térmicos, el exceso de calor puede causar:

• Distorsión del componente
• Cambios en las propiedades del material
• Trabajo de corrección adicional

Los equipos de soldadura experimentados utilizan técnicas adecuadas como:

• Secuencias de soldadura optimizadas
• Diseños de fijación adecuados
• Aporte de calor controlado

Estos métodos ayudan a mantener la precisión dimensional y reducir ajustes innecesarios después de la soldadura.

¿Cuáles son las aplicaciones comunes de la soldadura MIG de acero inoxidable?

La soldadura MIG de acero inoxidable se aplica ampliamente en industrias donde los componentes requieren durabilidad, resistencia a la corrosión y rendimiento estructural confiable.

Componentes de equipos agrícolas

La maquinaria agrícola opera en entornos exteriores donde los componentes están expuestos a la humedad, la vibración y las condiciones de trabajo cambiantes.

Productos como Accesorios para tractor requieren estructuras soldadas que puedan soportar esfuerzos mecánicos repetidos.

Las consideraciones importantes de fabricación incluyen:

• Resistencia estructural
• Resistencia a la corrosión
• Uniones soldadas confiables
• Durabilidad a largo plazo

La soldadura MIG de acero inoxidable proporciona una solución efectiva para producir componentes agrícolas que necesitan un rendimiento consistente en condiciones exigentes.

Para fabricantes de equipos, seleccionar un socio de soldadura con experiencia en aplicaciones agrícolas puede ayudar a reducir los riesgos de producción y mejorar la confiabilidad de los componentes.

Equipos industriales de almacenamiento y procesamiento

Tanques de almacenamiento soldados se utilizan comúnmente en industrias que requieren contenedores resistentes y resistentes a la corrosión.

La calidad de soldadura de estos tanques afecta directamente:

• Prevención de fugas
• Estabilidad estructural
• Vida útil
• Rendimiento de seguridad

Durante la fabricación, los fabricantes necesitan controlar:

• Consistencia de la soldadura
• Preparación del material
• Calidad de la unión
• Precisión dimensional

Para los compradores, la capacidad de mantener una calidad de soldadura estable en múltiples lotes de producción es un factor importante al evaluar proveedores.

Gabinetes eléctricos y de protección

A caja de conexiones de acero inoxidable es un ejemplo de un componente donde la protección, la precisión y la durabilidad son igualmente importantes.

Estos gabinetes se utilizan a menudo en entornos industriales donde necesitan proteger las conexiones eléctricas de:

• Humedad
• Polvo
• Impacto mecánico
• Condiciones externas

Durante la fabricación, la calidad de la soldadura afecta:

• Rendimiento de sellado
• Resistencia estructural
• Precisión del ensamblaje final

Para los ingenieros, el enfoque no es solo producir un gabinete metálico, sino garantizar que el componente terminado funcione de manera confiable en su entorno de trabajo.

Estructuras y ensamblajes industriales personalizados

Muchas máquinas industriales requieren múltiples componentes soldados combinados en estructuras completas.

Conjuntos soldados pueden incluir:

• Marcos
• Soportes
• Cubiertas
• Soportes estructurales
• Componentes de máquinas

El desafío es mantener tanto la resistencia de la soldadura como la precisión dimensional.

Un proceso de soldadura confiable ayuda a los fabricantes a lograr:

• Mejor consistencia en el ensamblaje
• Reducción del tiempo de ajuste
• Mejora de la eficiencia de producción

Para los fabricantes de equipos OEM, los proveedores que comprenden los requisitos de ensamblaje pueden ofrecer más valor que los proveedores que solo realizan operaciones básicas de soldadura.

Componentes de control de fluidos

A Carcasa de válvula es otra aplicación industrial donde la calidad de la soldadura juega un papel importante.

Estos componentes pueden operar en condiciones exigentes que involucran:

• Presión
• Exposición a fluidos
• Operación continua

Los fabricantes deben asegurar:

• Resistencia adecuada de la unión
• Dimensiones precisas
• Rendimiento adecuado del material

Para los equipos de compras, la experiencia del proveedor con componentes industriales funcionales es importante porque la calidad de la soldadura influye directamente en la confiabilidad del equipo final.

¿Qué deben considerar los compradores al seleccionar soluciones de soldadura MIG de acero inoxidable?

Evaluar la experiencia en materiales y soldadura

Al seleccionar un proveedor de soldadura, los compradores deben considerar si el proveedor comprende los requisitos de fabricación de acero inoxidable.

Los factores importantes incluyen:

• Experiencia con diferentes materiales de acero inoxidable
• Comprensión de los procesos de soldadura
• Capacidad para manejar diseños personalizados
• Conocimiento de aplicaciones industriales

Un proveedor con un sólido conocimiento técnico puede ofrecer mejores sugerencias de fabricación y reducir posibles problemas de producción.

Verificar los métodos de control de calidad e inspección

La calidad constante es esencial para los componentes industriales soldados.

Los compradores deben evaluar si los proveedores tienen procedimientos de inspección efectivos, incluyendo:

• Inspección del aspecto de la soldadura
• Verificación dimensional
• Verificación del ensamblaje
• Monitoreo de la consistencia de producción

Un control de calidad adecuado ayuda a garantizar que los componentes soldados cumplan con los requisitos de diseño antes de entrar en el ensamblaje final.

Considerar la flexibilidad de producción y el soporte de ingeniería

Los proyectos industriales a menudo involucran:

• Desarrollo de prototipos
• Cambios de diseño
• Producción en lotes pequeños
• Fabricación continua

Un socio de soldadura flexible puede apoyar estas diferentes etapas de manera más efectiva.

La comunicación de ingeniería también es importante porque la cooperación temprana puede ayudar a identificar oportunidades para mejorar la fabricabilidad y controlar los costos.

Construyendo soluciones confiables de soldadura MIG de acero inoxidable para la fabricación industrial

La soldadura MIG de acero inoxidable juega un papel importante en la producción de componentes industriales duraderos porque combina eficiencia de fabricación con rendimiento mecánico confiable.

Para los fabricantes OEM y los equipos de ingeniería, las soluciones de soldadura exitosas dependen de más que el proceso de soldadura en sí. La selección de materiales, el control del proceso, la inspección de calidad y la experiencia de fabricación contribuyen a la confiabilidad del producto final.

Elegir el enfoque de soldadura adecuado ayuda a las empresas a producir componentes más resistentes, reducir los riesgos de producción y mejorar el rendimiento del producto a largo plazo.

Si tiene algún requisito de soldadura de acero inoxidable, no dude en contactarnos.

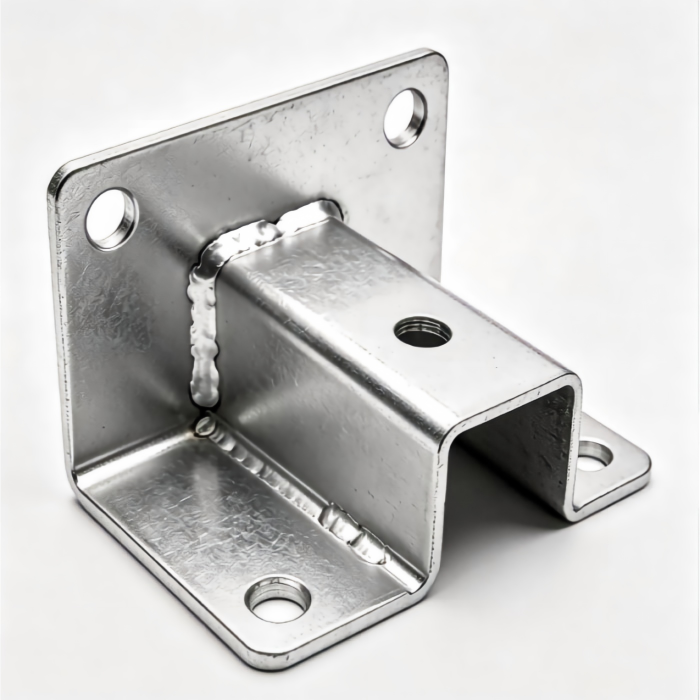

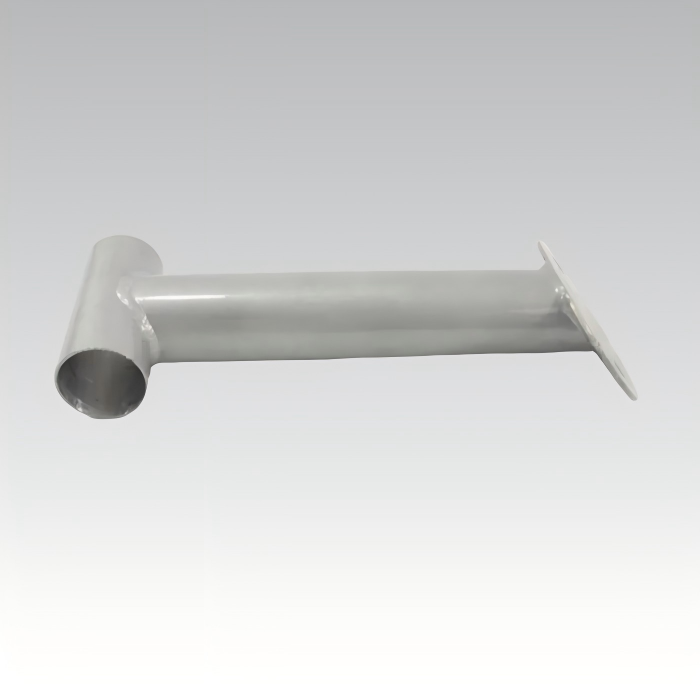

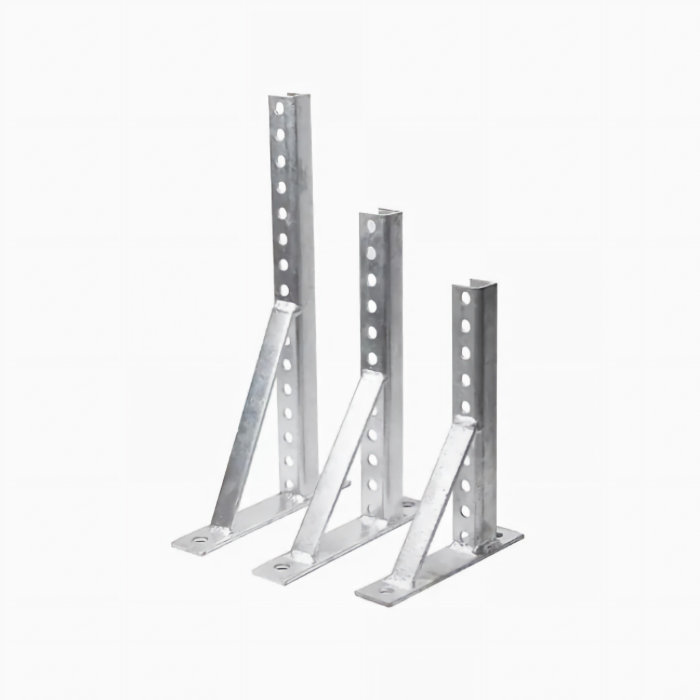

What Type of Weld Is Suitable for Aluminum Bracket?

Selecting the correct weld type for aluminum bracket welding is a foundational decision that directly impacts joint strength, distortion control, and production efficiency. Aluminum brackets come in various geometries—flat plates, angled profiles, channel sections, and complex extrusions—each demanding tailored weld joint designs.

Fillet welds are the most common and suitable choice for aluminum bracket welding, particularly for T-joints and lap joints where two bracket components meet at right angles. Fillet welds distribute stress across a broader area, reducing the risk of cracking in aluminum’s heat-affected zone. For brackets of moderate thickness (3 mm to 10 mm), a continuous fillet weld provides excellent structural integrity.

Groove welds (butt welds) are ideal when joining two aluminum bracket pieces end-to-end to create a longer continuous section. For thinner aluminum brackets (under 3 mm), a square groove butt weld with tight fit-up works effectively. For thicker sections, a V-groove or bevel-groove preparation ensures complete penetration and full joint strength. Backing bars—preferably made of copper or stainless steel—are highly recommended during aluminum bracket welding to support the weld pool and prevent burn-through.

Plug welds and slot welds are occasionally used in aluminum bracket welding when joining overlapping sections where access is limited to one side. These are common in enclosed bracket assemblies or automotive mounting brackets where spot welding is impractical.

Intermittent welds (stitch welds) are particularly suitable for long aluminum bracket seams where full continuous welding would cause excessive distortion. By welding 25 mm to 50 mm segments with gaps of equal length, heat input is reduced, and the bracket maintains its dimensional stability.

Ultimately, the most suitable weld for your aluminum bracket depends on material thickness, joint configuration, load requirements, and aesthetic standards. For most general-purpose aluminum brackets, fillet welds on T-joints and butt welds on end-to-end connections, executed with appropriate heat control, represent the most reliable choices.

Is TIG or MIG Welding Better for Aluminum Bracket?

This is perhaps the most frequently asked question in aluminum bracket welding, and the answer depends on your production volume, bracket thickness, quality requirements, and operator skill level.

TIG welding (Gas Tungsten Arc Welding – GTAW) is widely regarded as the superior choice for high-quality aluminum bracket welding, especially for thinner sections, cosmetic applications, and complex geometries. The primary advantages of TIG for aluminum brackets include:

• Exceptional control over heat input and filler metal addition, crucial for preventing burn-through on thin-walled aluminum brackets.
• Clean, spatter-free welds that require minimal post-weld cleanup—important for brackets that will be anodized or powder-coated.
• Ability to weld aluminum alloys with high magnesium or silicon content that are sensitive to contamination.
• Suitability for out-of-position welding, such as vertical or overhead bracket installations.

However, TIG is slower, has lower deposition rates, and demands a higher skill level. For complex aluminum bracket welding with multiple short welds, TIG remains the gold standard despite its slower speed.

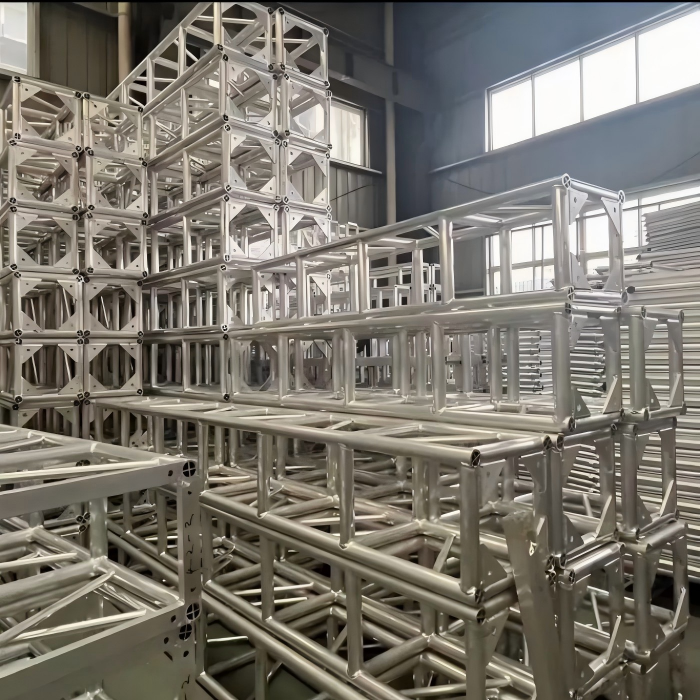

MIG welding (Gas Metal Arc Welding – GMAW) , particularly with pulsed spray transfer, is often the better choice for higher-volume aluminum bracket production. Advantages of MIG include:

• Higher deposition rates—MIG can deposit filler metal 3 to 5 times faster than TIG, making it cost-effective for large bracket runs.
• Easier to learn—MIG requires less operator dexterity than TIG, allowing less experienced welders to produce acceptable results.
• Pulsed MIG technology has dramatically improved aluminum welding performance, reducing spatter and allowing for thinner material welding.

The downsides of MIG for aluminum bracket welding include more spatter, the need for specialized push-pull wire feeders (aluminum wire is soft and prone to bird-nesting), and slightly less precise heat control compared to TIG.

The verdict: For thin aluminum brackets (under 3 mm), intricate designs, and visible applications where weld appearance matters, TIG is unequivocally better. For thicker brackets (over 5 mm), high-volume production, and applications where speed is prioritized over perfect aesthetics, MIG is often the more economical and efficient choice. Many professional fabricators employ both processes: TIG for prototyping, repair, and high-end finishes, and MIG for production runs.

What’s the Most Effective Way to Weld Aluminum Bracket?

Effectiveness in aluminum bracket welding is a combination of proper preparation, technique, and process control. The most effective method addresses aluminum’s unique properties: its high thermal conductivity (which pulls heat away from the weld zone), its tenacious aluminum oxide layer (which melts at 2,000°C vs. 660°C for the base metal), and its tendency to warp under concentrated heat.

Step 1: Thorough Cleaning – The Non-Negotiable Foundation

The most effective aluminum bracket welding begins with rigorous cleaning. Remove all oils, greases, cutting fluids, and machining residues using a degreaser or acetone. Then, remove the aluminum oxide layer using a stainless-steel wire brush dedicated exclusively to aluminum—never use a brush previously used on steel, as steel particles embed in the aluminum and cause contamination. For heavily oxidized brackets, chemical etching or mechanical abrasion with fine-grit sandpaper (120–220 grit) is recommended. Cleaning should be performed immediately before welding, as aluminum oxide begins reforming within hours.

Step 2: Proper Joint Fit-Up and Fixturing

Aluminum bracket welding demands tight joint fit-up. Gaps should not exceed 1.5 mm for most applications. Use robust clamping and fixturing to hold the bracket components rigidly during welding. Aluminum expands about twice as much as steel when heated, so clamping must allow for some movement while maintaining alignment. Copper backup bars placed behind the joint act as effective heat sinks, drawing excess heat away and preventing melt-through.

Step 3: Heat Management – The Key to Distortion-Free Welding

The single most effective technique for aluminum bracket welding is managing heat input through:

• Precalentamiento: For brackets thicker than 6 mm, preheating to 150°C–200°C (300°F–400°F) reduces the temperature gradient and helps prevent cracking. However, avoid overheating aluminum above 250°C, which can cause grain growth and loss of mechanical properties.
• Interpass temperature control: Maintain interpass temperatures below 150°C for most aluminum alloys to prevent excessive softening.
• Intermittent welding: Use a skip-welding or back-stepping pattern—weld short segments, then move to a distant area to allow cooling. This distributes heat evenly and minimizes distortion.

Step 4: Correct Filler Metal Selection

Using the right filler metal is essential for effective aluminum bracket welding. Common choices include:

• ER4043: Suitable for most 6xxx series brackets, offers good fluidity and crack resistance.
• ER5356: Provides higher shear strength and better corrosion resistance, ideal for marine or structural brackets.
• ER4943: A newer option that combines the crack resistance of 4043 with the strength of 5356.

Always match the filler to the base alloy and service conditions of the bracket.

Step 5: Proper Gas Shielding

Use 100% argon for TIG and argon/helium mixtures (or pure argon for thinner sections) for MIG. Gas flow rates should be 15–25 CFH (cubic feet per hour), with higher flows for windy environments. Inadequate shielding results in porosity—the most common defect in aluminum bracket welding.

Paso 6: Tratamiento Posterior a la Soldadura

After completing aluminum bracket welding, allow the bracket to cool naturally. For critical applications, post-weld heat treatment (aging) may restore mechanical properties lost during welding. Light peening (gentle hammering) can relieve residual stresses. Finally, remove any discoloration or oxide layer with a stainless-steel brush or acid pickling if the bracket will be anodized or painted.

By following this systematic approach—cleaning, fit-up, heat management, filler selection, shielding, and post-treatment—you can achieve consistently effective aluminum bracket welding results with minimal defects and distortion.

What Type of Welder Do You Need for Aluminum Bracket?

Selecting the right welding machine for aluminum bracket welding is a strategic investment that significantly affects quality, productivity, and operational costs. Aluminum has specific equipment requirements that differ from steel welding.

Para Soldadura TIG:

You need a TIG welder with AC (Alternating Current) capability—this is non-negotiable for aluminum bracket welding. AC welding alternates between electrode positive (cleaning action) and electrode negative (penetration), breaking up the aluminum oxide layer during each cycle. Key features to look for:

• High-frequency start to avoid tungsten contamination from contact starting.
• Pulse capability to reduce heat input on thin brackets.
• Independent amperage control for cleaning and penetration balance (often called AC balance control).
• Foot pedal or remote amperage control for real-time heat adjustment during welding.
• Power output: 150–250 amps is sufficient for most aluminum brackets up to 6 mm thick. For thicker brackets, consider a 300-amp machine.

TIG torches for aluminum should be water-cooled for prolonged welding sessions, though air-cooled torches are adequate for intermittent work. Use 2% lanthanated or ceriated tungsten (color-coded gold or gray) for the best arc stability on aluminum.

Para soldadura MIG:

Aluminum MIG welding requires specific equipment that differs significantly from steel MIG setups:

• Spool gun or push-pull wire feeder: Aluminum wire is soft and easily tangled. A spool gun mounts the wire spool directly on the gun, minimizing feed issues. A push-pull system uses a motor in the gun to pull the wire while the main feeder pushes, ensuring consistent feed.
• Pulse capability: Pulsed MIG (Pulse-MIG or P-GMAW) is highly recommended for aluminum bracket welding as it reduces spatter, improves arc stability, and allows welding of thinner materials.
• Teflon or U-groove drive rolls: Standard V-groove rolls crush aluminum wire—use U-groove or Teflon rolls designed specifically for soft metals.
• Power output: A 200–300 amp MIG machine is suitable for most aluminum bracket applications. For production welding of thick brackets, 350+ amps may be required.

Soldadores multiproceso:

A multi-process machine that offers both AC TIG and pulse MIG capabilities is an excellent investment for fabricators handling diverse aluminum bracket welding jobs. Brands like Miller, Lincoln Electric, and ESAB offer robust multi-process units suitable for professional use.

Auxiliary Equipment:

• Gas regulator and flowmeter: Essential for precise argon flow control.
• Dedicated aluminum wire brush: Never use on steel.
• Clamps and fixtures: Heavy-duty C-clamps, magnetic clamps, and custom jigs are critical for maintaining bracket alignment.
• Helmet with auto-darkening: A clear view of the weld pool is crucial for aluminum bracket welding.

In summary, for aluminum bracket welding, you need an AC/DC TIG welder with pulse (150–250A) or a MIG welder with spool gun/push-pull feeder and pulse capability (200–300A) . For the greatest versatility, a multi-process machine combining both functions is the ultimate solution.

¿Cuáles son los 7 tipos básicos de soldadura?

Understanding the seven fundamental welding processes provides context for why specific methods are chosen for aluminum bracket welding. Here are the seven basic types as recognized by the American Welding Society (AWS):

1. Shielded Metal Arc Welding (SMAW) – Stick Welding

This is the most traditional arc welding process, using a consumable electrode coated with flux. The flux decomposes to generate shielding gas and slag. While SMAW is versatile for steel and other materials, it is completely unsuitable for aluminum bracket welding because aluminum’s oxide layer cannot be adequately cleaned by the flux, and the resulting weld quality is poor. Stick welding aluminum is rarely practiced.

2. Gas Metal Arc Welding (GMAW) – MIG Welding

As detailed above, MIG is a major process for aluminum bracket welding, using a continuously fed solid wire and external gas shielding. Short-circuit, spray, and pulsed spray transfer modes are used depending on bracket thickness. Pulsed MIG is particularly effective for aluminum brackets.

3. Gas Tungsten Arc Welding (GTAW) – TIG Welding

TIG is the premier process for high-quality aluminum bracket welding, using a non-consumable tungsten electrode and separate filler rod. AC current is mandatory for aluminum to provide oxide cleaning action. TIG offers unmatched precision and is the go-to for thin, cosmetic, or complex brackets.

4. Flux-Cored Arc Welding (FCAW)

Similar to MIG but using a tubular wire filled with flux. FCAW is highly productive for steel but is rarely used for aluminum because flux-cored aluminum wires are not widely available or reliable, and the slag cleanup is problematic for brackets.

5. Submerged Arc Welding (SAW)

In SAW, the arc is submerged under a blanket of granular flux. This is a high-deposition, mechanized process used for thick, straight seams—common in pipe and heavy plate manufacturing. SAW is not suitable for aluminum bracket welding due to the massive heat input, lack of manual control, and difficulty in handling aluminum’s thermal behavior.

6. Resistance Welding (RW)

Resistance welding includes spot welding, seam welding, and projection welding, using electrical current and pressure to join metals without an arc. Resistance spot welding is actually used for some aluminum brackets, particularly in automotive assemblies where multiple brackets are spot-welded to body panels. However, it requires specialized high-current equipment and is limited to overlapping joints.

7. Laser Beam Welding (LBW) and Electron Beam Welding (EBW)

These high-energy-density processes use focused beams to melt metal with minimal heat-affected zones. Laser welding is increasingly used for precision aluminum bracket welding in aerospace, medical, and electronics industries. However, equipment is expensive and typically automated, making it less accessible for general fabrication.

Relevance to Aluminum Bracket Welding:

Among these seven, TIG (GTAW) and MIG (GMAW) are the two most relevant and widely used processes for aluminum bracket welding. Resistance welding (spot welding) is also applicable in specific high-volume automotive contexts. The other four processes (SMAW, FCAW, SAW, LBW/EBW) are either unsuitable, impractical, or too specialized for routine aluminum bracket fabrication.

Practical Tips for Successful Aluminum Bracket Welding:

To conclude this comprehensive guide, here are actionable tips to enhance your aluminum bracket welding outcomes:

• Store aluminum brackets properly: Keep them in a dry, clean area to prevent moisture absorption and oxide buildup. Wet aluminum introduces hydrogen into the weld pool, causing porosity.
• Use the correct tungsten geometry: For AC TIG on aluminum, use a pointed or truncated tip—balling is not required on modern inverters. A 2% lanthanated tungsten with a 30°–60° point angle works well.
• Push technique for MIG: Always use the “push” (forehand) technique with a 10°–15° drag angle when MIG welding aluminum. This improves gas coverage and reduces spatter.
• Watch the weld pool, not the arc: In TIG welding, focus your attention on the molten pool and the filler rod’s dipping rhythm. This builds the muscle memory needed for consistent aluminum bracket welding.
• Increase travel speed: Aluminum conducts heat rapidly—moving too slowly causes excessive melt-through and sagging. Maintain a brisk travel speed while keeping the arc tight (3–5 mm arc length).
• Use backing plates: Copper or aluminum backing bars support the weld root, prevent burn-through, and act as heat sinks. They are invaluable for thin-walled aluminum brackets.
• Perform a bend test: Before full production, weld a test coupon and bend it to confirm the weld is sound. This simple destructive test can reveal fusion defects or porosity early.
• Keep a log: Record your amperage, travel speed, gas flow, and filler wire type for each bracket thickness and alloy. This builds a reference database for future jobs.
• Consider robotic welding: For high-volume aluminum bracket welding, robotic MIG or TIG systems offer consistency, speed, and repeatability that manual welding cannot match.

Conclusión:

Aluminum bracket welding is a specialized discipline that demands an understanding of aluminum’s unique material properties, appropriate equipment selection, and disciplined technique execution. By choosing the right weld type—whether fillet, butt, or intermittent—and deciding between TIG and MIG based on your specific thickness, quality, and production requirements, you can achieve strong, durable, and aesthetically pleasing aluminum brackets.

The most effective welding approach combines meticulous cleaning, tight fit-up, intelligent heat management, correct filler metal, and proper shielding gas. Equipment choices range from AC TIG welders with pulse functionality to MIG systems with push-pull feeders and pulse capability, with multi-process machines offering the ultimate flexibility. While the seven basic welding types offer a broad spectrum of options, TIG and MIG remain the undisputed workhorses for aluminum bracket fabrication. Armed with the knowledge and practical tips provided in this guide, you are well-prepared to tackle any aluminum bracket welding project with confidence, precision, and professional-grade results.

El aluminio se ha convertido en un material preferido para la fabricación moderna debido a sus propiedades de ligereza, excelente resistencia a la corrosión y alta relación resistencia-peso. Desde componentes automotrices y equipos industriales hasta sistemas de automatización y ensamblajes estructurales personalizados, las estructuras de tubos de aluminio están reemplazando cada vez más a las soluciones tradicionales de acero.

Sin embargo, producir estructuras de aluminio confiables requiere más que simplemente unir dos tubos. La soldadura de tuberías de aluminio implica un control preciso del aporte de calor, la preparación del material, los parámetros de soldadura y los procesos de inspección para lograr uniones fuertes y consistentes.

Para los fabricantes OEM, elegir el método de soldadura de aluminio adecuado y el socio de producción afecta directamente el rendimiento del producto, la durabilidad y la eficiencia de fabricación. La soldadura TIG es ampliamente reconocida como una de las soluciones más efectivas para aplicaciones de tuberías y tubos de aluminio porque proporciona un excelente control de soldadura, apariencia limpia y resultados de alta calidad.

Este artículo explora el proceso de soldadura de tuberías de aluminio, las consideraciones clave de fabricación, las aplicaciones comunes y cómo las soluciones de soldadura profesionales ayudan a los clientes OEM a lograr ensamblajes de aluminio confiables.

Comprensión de la soldadura de tuberías de aluminio para proyectos OEM:

La soldadura de tuberías de aluminio es el proceso de unir tuberías o tubos de aluminio mediante técnicas de soldadura controladas para crear conexiones fuertes y permanentes. A diferencia de la soldadura de acero, la soldadura de aluminio requiere experiencia adicional porque el aluminio tiene características físicas únicas, incluida una alta conductividad térmica y una capa de óxido formada naturalmente.

Para proyectos OEM, los ensamblajes de tubos de aluminio se utilizan comúnmente cuando los fabricantes necesitan estructuras ligeras sin sacrificar resistencia. Las aplicaciones incluyen marcos de equipos, componentes automotrices, sistemas de intercambiadores de calor y ensamblajes industriales personalizados.

Aunque se pueden utilizar varios métodos de soldadura para el aluminio, la soldadura TIG a menudo se prefiere para aplicaciones de precisión. Permite a los soldadores controlar el arco, el material de aporte y el aporte de calor con mayor precisión, lo que la hace adecuada para tuberías de aluminio de pared delgada y diseños de uniones complejos.

Un proyecto exitoso de soldadura de tuberías de aluminio depende de varios factores:

Para los clientes OEM, trabajar con un fabricante de soldadura de aluminio experimentado puede ayudar a reducir los riesgos de desarrollo y mejorar la calidad general del producto.

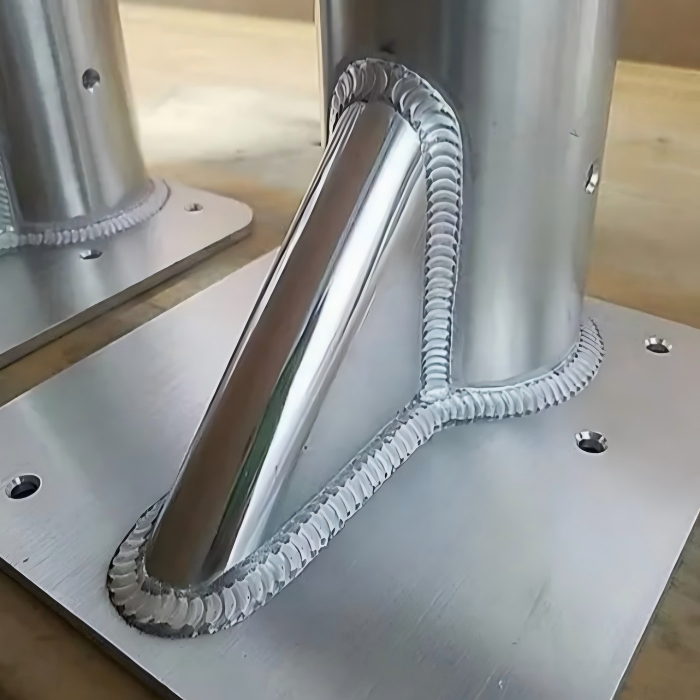

Proceso de soldadura TIG: la clave para uniones de tuberías de aluminio de alta calidad

Entre las diferentes tecnologías de soldadura de aluminio, la soldadura TIG se utiliza ampliamente para aplicaciones que requieren precisión, resistencia y excelente apariencia. La soldadura TIG profesional de aluminio proporciona un mejor control en comparación con muchos métodos de soldadura convencionales, especialmente cuando se trabaja con tubos de aluminio delgados o geometrías complejas.

Uno de los principales desafíos en la soldadura de aluminio es la capa de óxido que se forma naturalmente en la superficie. El óxido de aluminio tiene un punto de fusión mucho más alto que el material base, lo que significa que la preparación adecuada de la superficie y el control de la soldadura son esenciales. La soldadura TIG, especialmente la soldadura TIG de CA, ayuda a manejar eficazmente este desafío al proporcionar un rendimiento de arco estable y una acción de limpieza controlada.

Las ventajas clave de la soldadura TIG para aplicaciones de tuberías de aluminio incluyen:

Para fabricantes que producen ensamblajes de aluminio personalizados, las capacidades de soldadura profesional son importantes para garantizar una calidad repetible desde el desarrollo de prototipos hasta la producción en masa. Las soluciones avanzadas de soldadura TIG se utilizan comúnmente para componentes de aluminio que requieren tanto rendimiento funcional como calidad visual.

Proceso de soldadura de tuberías de aluminio y control de calidad:

Un proyecto confiable de soldadura de tuberías de aluminio requiere un proceso de fabricación bien controlado desde la revisión del diseño hasta la inspección final. Para los clientes OEM, la calidad consistente depende no solo de las habilidades de soldadura sino también de una preparación adecuada, control del proceso y procedimientos de inspección.

Aplicaciones de soluciones personalizadas de soldadura de tuberías de aluminio:

La demanda de estructuras ligeras y de alto rendimiento ha hecho que la soldadura de tuberías de aluminio sea una solución de fabricación importante en diversas industrias. Los ensamblajes soldados de aluminio proporcionan un excelente rendimiento de resistencia-peso, resistencia a la corrosión y flexibilidad de diseño, lo que los hace adecuados tanto para aplicaciones OEM estándar como personalizadas.

Componentes automotrices y de transporte:

La industria automotriz utiliza cada vez más estructuras de aluminio para reducir el peso total mientras mantiene el rendimiento mecánico. Los tubos de aluminio soldados se aplican comúnmente en soportes, marcos ligeros, estructuras relacionadas con baterías y componentes personalizados.

Para estas aplicaciones, la calidad de la soldadura es crítica porque los componentes deben soportar vibraciones, cargas mecánicas y condiciones de operación a largo plazo.

Equipos industriales y sistemas de automatización:

Los fabricantes de equipos industriales a menudo requieren ensamblajes de tubos de aluminio para estructuras de máquinas, marcos protectores y sistemas mecánicos personalizados.

En comparación con materiales más pesados, el aluminio proporciona un manejo más fácil y una mejor resistencia a la corrosión mientras mantiene suficiente resistencia estructural. La soldadura de precisión permite a los fabricantes crear diseños complejos mientras cumplen con estrictos requisitos dimensionales.

Proyectos de fabricación OEM personalizados:

Para clientes OEM, la soldadura de tuberías de aluminio es particularmente útil cuando los componentes estándar disponibles en el mercado no pueden cumplir con las dimensiones requeridas o la configuración de ensamblaje.

La soldadura personalizada permite que la longitud del tubo, la posición de las juntas, el diseño del conector y la estructura general se desarrollen en torno a los requisitos del producto del cliente.

Para proyectos que involucran fabricación de tubos más compleja, las soluciones personalizadas de soldadura de tubos de aluminio pueden combinarse con corte, mecanizado, acabado y ensamblaje para crear una solución de fabricación más completa.

Caso de Estudio: Proyecto de Soldadura de Conector de Tubo de Aluminio Personalizado

La experiencia real en fabricación es uno de los factores más importantes al seleccionar un socio de soldadura de aluminio. Un proyecto de conector de tubo personalizado demuestra cómo las capacidades profesionales de soldadura de tuberías de aluminio pueden resolver desafíos prácticos de OEM.

Requisitos del proyecto:

El cliente requería un conector de tubo de aluminio ligero para un ensamblaje industrial. El componente necesitaba proporcionar soporte estructural confiable mientras mantenía dimensiones precisas y una apariencia de soldadura limpia.

Los requisitos principales incluían:

• Construcción ligera de aluminio
• Juntas soldadas fuertes y consistentes
• Calidad de producción estable
• Compatibilidad con el ensamblaje final

Desafíos de Soldadura y Solución:

El mayor desafío fue controlar el calor durante el proceso de soldadura. El aluminio tiene alta conductividad térmica, lo que significa que una entrada excesiva de calor puede causar fácilmente distorsión y afectar la precisión dimensional.

Para superar este desafío, el equipo de fabricación utilizó soldadura TIG de aluminio con parámetros de soldadura optimizados y soporte de fijación adecuado. Una preparación cuidadosa de la superficie y el control del proceso ayudaron a lograr una calidad de soldadura estable.

Resultado del Proyecto:

El conector de tubo de aluminio terminado logró la resistencia, apariencia y precisión dimensional requeridas. El proyecto demostró cómo los ingenieros de soldadura experimentados pueden ayudar a los clientes OEM a transformar diseños personalizados en componentes de producción confiables.

Más detalles sobre esta aplicación se pueden encontrar en este proyecto de conector de tubo de aluminio personalizado.

Cómo Elegir el Fabricante Adecuado de Soldadura de Tuberías de Aluminio:

Elegir el fabricante adecuado de soldadura de tuberías de aluminio puede afectar directamente la calidad del producto, la consistencia de la producción y el tiempo de entrega del proyecto.

Para proyectos OEM, busque un proveedor con:

• Experiencia comprobada en soldadura TIG de aluminio
• Soporte de ingeniería para diseños personalizados
• Capacidades de prototipo y producción
• Procesos confiables de inspección de calidad

También es importante considerar si el fabricante puede apoyar su proyecto más allá de la soldadura, como mecanizado CNC, acabado de superficies y ensamblaje final.

Un proveedor con capacidades de fabricación integradas puede simplificar la comunicación y reducir la necesidad de coordinar múltiples proveedores.

Si tiene planos o especificaciones para un proyecto de soldadura de tuberías de aluminio personalizado, puede contactar a nuestro equipo de ingeniería para discutir sus requisitos y solicitar una cotización.

Preguntas Frecuentes Sobre la Soldadura de Tuberías de Aluminio:

¿Qué aleaciones de aluminio se usan comúnmente para la soldadura de tuberías?

6061 y 6063 se consideran comúnmente para aplicaciones de tubos de aluminio debido a su combinación de soldabilidad, resistencia y resistencia a la corrosión. La aleación apropiada depende de la aplicación final.

¿Se puede usar la soldadura de tuberías de aluminio para tubos de pared delgada?

Sí. La soldadura TIG es adecuada para muchas aplicaciones de aluminio de pared delgada porque el proceso de soldadura permite un control preciso de la entrada de calor y la estabilidad del arco.

¿Se pueden mecanizar las piezas soldadas de aluminio después de la soldadura?

Sí. El mecanizado CNC se puede realizar después de la soldadura cuando dimensiones críticas, superficies de montaje, agujeros u otras características requieren tolerancias más estrictas.

¿Se puede personalizar la soldadura de tuberías de aluminio para proyectos OEM?

Sí. La soldadura de aluminio OEM se puede adaptar a diferentes tamaños de tubo, configuraciones de juntas, materiales, cantidades y requisitos del producto.

¿Qué afecta el costo de un proyecto de soldadura de tuberías de aluminio?

El material, las dimensiones del tubo, la complejidad de la soldadura, el volumen de producción, los requisitos de inspección, el mecanizado y el acabado de superficies pueden afectar el costo final del proyecto.

¿Qué información se necesita para una cotización de soldadura de aluminio?

Un dibujo 2D o modelo 3D, especificación del material, cantidad, dimensiones, tolerancias, acabado de superficie y requisitos especiales de calidad pueden ayudar a un fabricante a preparar una cotización precisa.

Los vehículos modernos dependen de miles de componentes metálicos, desde refuerzos estructurales y soportes de montaje hasta molduras exteriores y piezas relacionadas con las ruedas. Estos componentes deben cumplir requisitos exigentes de precisión dimensional, rendimiento mecánico, repetibilidad y eficiencia de producción.

Aquí es donde el estampado de metales para aplicaciones automotrices se vuelve especialmente valioso. Mediante el uso de troqueles de precisión y procesos de conformado controlados, los fabricantes pueden producir grandes cantidades de piezas metálicas consistentes mientras mantienen bajo control los tiempos de ciclo y los costos unitarios.

El estampado automotriz no se trata simplemente de presionar chapa metálica para darle una forma. Una producción exitosa requiere decisiones coordinadas que involucran selección de materiales, diseño de herramientas, estrategia de conformado, operaciones secundarias e inspección.

Para OEM, proveedores de nivel 1 y fabricantes de componentes automotrices, el estampado de metales efectivo para automoción requiere una coordinación estrecha entre el diseño del producto, la selección de materiales, las herramientas, el conformado, la inspección y el procesamiento secundario.

¿Qué es el estampado de metales para automoción?

El estampado de metales para automoción es un método de fabricación que utiliza prensas, troqueles y herramientas de conformado para convertir láminas o tiras de metal planas en componentes con formas precisas.

Dependiendo de la geometría y los requisitos de producción, el estampado de metales para automoción puede implicar varias operaciones:

• Recorte – cortar la forma básica del material en lámina
• Perforación – producir agujeros y aberturas
• Doblado – crear ángulos y secciones conformadas
• Grabado en Relieve – agregar nervaduras, contornos o características de refuerzo
• Embutido profundo – conformar componentes tridimensionales más profundos
• Estampado progresivo – realizar múltiples operaciones a través de estaciones de troquel secuenciales

La elección del proceso depende de factores como el material, el espesor, la geometría, la tolerancia, el volumen de producción y la calidad superficial requerida.

Para la producción automotriz de alto volumen, el diseño de herramientas es particularmente importante. Un troquel bien diseñado puede mantener la consistencia dimensional durante grandes series de producción mientras reduce el desperdicio innecesario de material y las interrupciones de producción.

¿Qué materiales y piezas se utilizan en el estampado automotriz?

La selección de materiales es una parte crítica del estampado de metales para automoción porque afecta la resistencia, el peso, la resistencia a la corrosión, la formabilidad, la apariencia y el costo general de fabricación.

La creciente demanda de vehículos ligeros también ha aumentado el uso de aluminio y materiales de alta resistencia. Al mismo tiempo, el acero sigue siendo esencial para componentes donde la resistencia, la rigidez y la eficiencia de costos son prioridades.

Las piezas estampadas automotrices pueden variar desde soportes relativamente simples hasta componentes conformados más complejos. Las aplicaciones típicas de estampado de metales para automoción incluyen:

• Soportes de montaje
• Placas de refuerzo
• Soportes estructurales
• Cubiertas y protectores
• Componentes metálicos interiores
• Componentes exteriores decorativos
• Componentes relacionados con las ruedas

Para los fabricantes que buscan ejemplos de producción personalizada, nuestras soluciones de estampado de metales proporcionan una referencia útil para diferentes aplicaciones de metales estampados.

De la chapa metálica a las piezas terminadas: ¿cómo funciona el proceso?

El estampado de metales exitoso para automoción implica mucho más que colocar chapa metálica en una prensa. Cada etapa de la cadena de fabricación puede afectar el componente final.

¿Qué determina la precisión y fiabilidad de las piezas estampadas?

En la fabricación automotriz, producir una pieza que se vea correcta no es suficiente. La consistencia dimensional debe mantenerse desde el primer lote de producción hasta las entregas posteriores.

Varios factores influyen en la calidad del estampado.

Precisión de las herramientas:

La condición y precisión del troquel afectan directamente las dimensiones, las posiciones de los agujeros, la geometría de conformado y la repetibilidad.

Consistencia del material:

Las variaciones en el espesor del material o las propiedades mecánicas pueden afectar el comportamiento de conformado y causar cambios dimensionales.

Control del retorno elástico:

Después del conformado, la chapa metálica puede volver parcialmente a su forma original. Por lo tanto, una compensación adecuada de las herramientas y el control del proceso son importantes para mantener la geometría requerida.

Monitoreo del proceso:

Parámetros de prensa estables, alimentación correcta e inspección regular de las herramientas ayudan a prevenir la variación en la producción.

Inspección dimensional:

Las dimensiones críticas deben verificarse utilizando equipos y métodos de inspección apropiados. Para proyectos automotrices, los requisitos de inspección pueden incluir verificación dimensional basada en planos, inspección de superficies y registros de calidad a nivel de lote.

Un proceso confiable de estampado de metales para automoción debe centrarse en la repetibilidad en lugar de simplemente lograr resultados aceptables en piezas individuales.

Estudio de caso Flow Wing: Fabricación personalizada de tapacubos automotrices

Un ejemplo útil de cómo el estampado de metales para automoción puede satisfacer tanto requisitos funcionales como estéticos es una aplicación personalizada de tapacubos.

Un tapacubos debe mantener un perfil circular consistente mientras proporciona una apariencia adecuada y una instalación confiable. Esto crea varias consideraciones de fabricación: selección de materiales, precisión de conformado, calidad superficial y consistencia dimensional.

Nuestro proyecto de tapacubos personalizado demuestra este tipo de aplicación de componentes metálicos personalizados.

Enfoque del proyecto:

Diseño del componente:

La geometría requerida debe evaluarse antes de las herramientas y la producción. Las características de conformado, las dimensiones y los requisitos de instalación influyen en la estructura del troquel.

Conformado de chapa metálica:

El material en lámina seleccionado se conforma utilizando herramientas dedicadas para lograr la geometría curva requerida. El conformado controlado es esencial para minimizar la deformación y mantener la consistencia.

Acabado:

Después del conformado, se pueden aplicar operaciones de acabado adecuadas según la apariencia requerida y las condiciones de servicio.

Inspección:

El componente terminado puede verificarse en cuanto a consistencia dimensional, calidad superficial y calidad general de conformado antes del envío.

El caso ilustra una ventaja importante del estampado de metales para la automoción: un proceso correctamente diseñado puede combinar repetibilidad, apariencia y eficiencia de producción en una sola solución de fabricación.

Para un componente automotriz personalizado, el equipo de ingeniería puede revisar planos, materiales, cantidades y requisitos de acabado antes de recomendar el método de producción adecuado. Los clientes pueden contactar a nuestro equipo para discutir un proyecto específico.

¿Cómo puede el estampado automotriz mejorar el costo y la eficiencia de producción?

La economía del estampado de metales para la automoción se vuelve particularmente atractiva a medida que aumenta el volumen de producción.

Una vez que se ha desarrollado el utillaje y el proceso se ha estabilizado, el estampado automatizado o semiautomatizado puede producir grandes cantidades de componentes consistentes con tiempos de ciclo relativamente cortos.

Los factores clave de costo incluyen:

• Utilización de material
• Complejidad del utillaje
• Volumen de producción
• Geometría de la pieza
• Operaciones secundarias
• Requisitos de inspección
• Empaque y logística

Para proyectos de alto volumen, optimizar el diseño de la lámina puede reducir el desperdicio de material, mientras que el utillaje progresivo puede combinar varias operaciones en una secuencia de producción continua.

¿Cuáles son las tendencias futuras?

El estampado automotriz también está evolucionando junto con la industria de vehículos.

Los vehículos eléctricos están aumentando la demanda de componentes estructurales ligeros y piezas metálicas relacionadas con baterías. Al mismo tiempo, los aceros de alta resistencia y las aleaciones de aluminio son cada vez más importantes para la reducción de peso y el rendimiento estructural.

La automatización es otra tendencia importante. La manipulación robótica, la alimentación automatizada, la inspección digital y el monitoreo de procesos pueden mejorar la consistencia de producción y la trazabilidad.

A medida que los diseños de vehículos se vuelven más complejos, el futuro del estampado de metales para la automoción dependerá cada vez más de la integración de ingeniería, utillaje, automatización y control de calidad, más que del equipo de estampado por sí solo.

Preguntas frecuentes:

¿Se pueden combinar piezas estampadas automotrices con mecanizado CNC?

Sí. El estampado se puede combinar con mecanizado CNC cuando un componente requiere agujeros adicionales, roscas, características de tolerancia estrecha o superficies mecanizadas con precisión.

¿Cuándo se debe revisar una pieza para verificar su capacidad de fabricación por estampado?

Idealmente, la capacidad de fabricación debe revisarse antes de comenzar el utillaje. Una evaluación temprana puede identificar características difíciles, reducir los riesgos del utillaje y mejorar la eficiencia de producción.

¿Cómo se puede reducir el desperdicio de material en el estampado automotriz?

Optimizar el diseño de la lámina, seleccionar dimensiones adecuadas de la chapa y diseñar piezas teniendo en cuenta la utilización del material puede ayudar a reducir la chatarra y disminuir los costos de material.

¿Qué información se necesita para una cotización de estampado automotriz?

Un proveedor generalmente necesita el plano de la pieza o el modelo 3D, material, espesor, tratamiento superficial, cantidad estimada, tolerancias y cualquier requisito especial de calidad.

¿Puede un proveedor de estampado manejar operaciones secundarias?

Sí. Dependiendo de las capacidades del proveedor, las piezas estampadas pueden ser seguidas por procesos como mecanizado CNC, soldadura, desbarbado, roscado, tratamiento superficial y ensamblaje.

¿Cómo afecta el volumen de producción a los costos del estampado automotriz?

Los volúmenes más altos generalmente hacen que el estampado sea más rentable porque los costos de utillaje y configuración pueden distribuirse entre más piezas. El proceso óptimo depende de la geometría, la complejidad del utillaje y la demanda anual.

Para ingenieros y equipos de compras, el verdadero desafío es encontrar el equilibrio adecuado entre costo, precisión, confiabilidad y eficiencia de producción. Optimizar los costos de las Piezas Mecanizadas CNC requiere una combinación de mejor diseño de piezas, estrategias de mecanizado adecuadas, requisitos de tolerancia razonables y cooperación efectiva con el proveedor.

Una estrategia exitosa de optimización de costos no se enfoca en hacer las piezas más baratas. Se enfoca en hacer que todo el proceso de fabricación sea más eficiente mientras se mantiene el rendimiento requerido para la aplicación final.

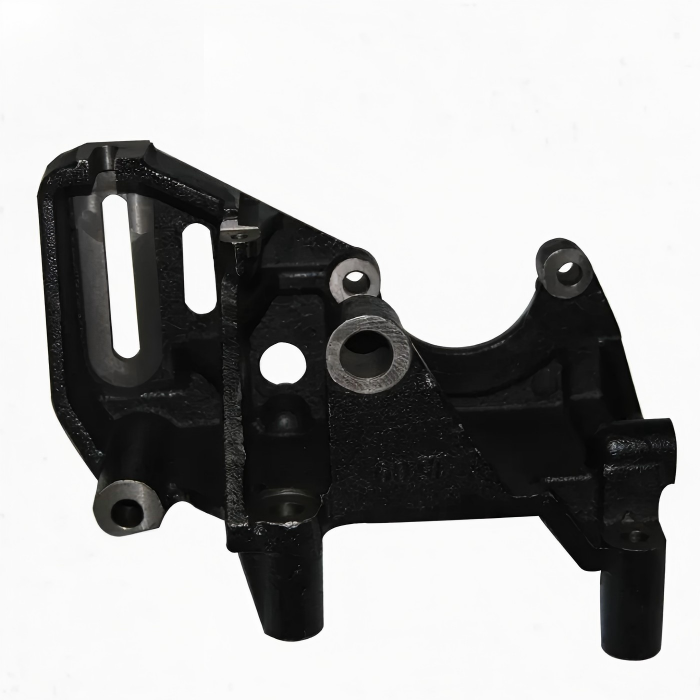

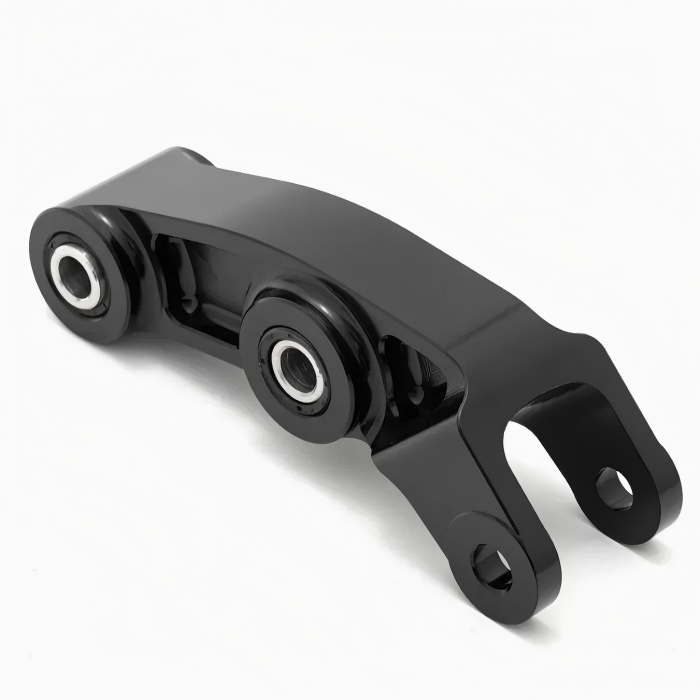

Por Qué Reducir los Costos de las Piezas Mecanizadas CNC Es Más Que Encontrar un Precio Más Bajo

Comprendiendo el Costo Total de Fabricación

Al comprar Piezas Mecanizadas CNC, muchos compradores inicialmente comparan precios unitarios entre diferentes proveedores. Sin embargo, el precio más bajo no siempre representa el costo total más bajo.

Un componente CNC con una cotización más baja puede crear gastos adicionales si causa:

• Problemas de ensamblaje
• Inconsistencias dimensionales
• Requisitos de retrabajo
• Interrupciones en la producción
• Entrega retrasada del producto

Por ejemplo, un componente mecánico de precisión utilizado en equipos industriales puede requerir ajustes adicionales si la precisión de mecanizado es inconsistente. El costo del tiempo de inactividad y los cambios de ingeniería pueden exceder la diferencia de precio original.

Por lo tanto, los fabricantes deben evaluar el valor total de fabricación, incluyendo:

• Estabilidad de la calidad de las piezas
• Eficiencia de comunicación del proveedor
• Flexibilidad de producción
• Soporte de ingeniería
• Fiabilidad de entrega

El objetivo no es encontrar el proveedor más barato de Piezas Mecanizadas CNC, sino encontrar un socio de fabricación que pueda reducir costos innecesarios a lo largo del ciclo de vida del producto.

Factores Clave Que Influyen en los Costos de las Piezas Mecanizadas CNC

Selección de Material Basada en los Requisitos de la Aplicación

La selección del material afecta directamente el costo del mecanizado CNC porque diferentes materiales requieren diferentes métodos de mecanizado, velocidades de corte, condiciones de herramientas y tiempo de producción.

Vibración del motor.

• El aluminio se utiliza ampliamente cuando el diseño ligero y la buena maquinabilidad son importantes.
• El acero inoxidable se selecciona cuando se requieren resistencia a la corrosión y durabilidad.
• Los aceros aleados pueden ser preferidos para componentes expuestos a alto estrés mecánico.

Elegir un material con mayor rendimiento del necesario puede aumentar los costos de fabricación sin proporcionar valor adicional.

Los ingenieros deben considerar:

• Resistencia requerida
• Entorno operativo
• Requisitos de peso
• Necesidades de tratamiento de superficie
• Vida útil esperada

Una estrategia adecuada de selección de materiales ayuda a los fabricantes a evitar gastos innecesarios mientras mantienen el rendimiento del producto.

Diseño para Fabricación (DFM) y Optimización de Piezas

Una de las formas más efectivas de reducir los costos de las Piezas Mecanizadas CNC comienza antes de la producción.

Las decisiones de diseño influyen en:

• Tiempo de mecanizado
• Selección de herramientas
• Complejidad de configuración
• Eficiencia de producción

Una pieza con complejidad innecesaria puede requerir operaciones de mecanizado adicionales, herramientas especiales o múltiples configuraciones.

Los factores de diseño comunes que aumentan los costos de CNC incluyen:

• Tolerancias excesivamente ajustadas
• Cavidades internas profundas
• Características difíciles de mecanizar
• Superficies complejas innecesarias
• Dimensiones no estándar

A través del Diseño para Fabricación (DFM), ingenieros y proveedores pueden revisar los planos juntos e identificar posibles mejoras.

Vibración del motor.

Un componente puede mantener la misma función mientras reduce la dificultad de mecanizado mediante:

• Simplificación de la geometría
• Ajuste de tolerancias no críticas
• Uso de herramientas estándar
• Mejora de los métodos de sujeción

Este enfoque reduce el costo sin afectar el rendimiento final del componente.

Estrategia de Mecanizado, Tiempo de Configuración y Eficiencia de Producción

Los costos del mecanizado CNC no solo están determinados por el tiempo de corte. El tiempo de configuración también es un factor importante, especialmente para prototipos y producción de lotes pequeños.

Las operaciones de configuración pueden incluir:

• Preparación de la máquina
• Instalación del dispositivo de sujeción
• Selección de herramientas
• Ajuste del programa
• Inspección de la primera pieza

Un proveedor con una fuerte planificación de procesos puede reducir el tiempo de configuración innecesario y mejorar la eficiencia de producción.

La estrategia de mecanizado también afecta el costo.

Vibración del motor.

Un componente simple puede producirse eficientemente mediante fresado CNC de 3 ejes, mientras que piezas más complejas pueden requerir mecanizado multieje.

La selección correcta del proceso depende de:

• Geometría de la pieza
• Cantidad de producción
• Requisitos de precisión
• Requisitos funcionales

El objetivo es seleccionar el método de fabricación más adecuado en lugar de elegir automáticamente el proceso más avanzado.

Requisitos de Tolerancia y Control de Calidad

La precisión es una de las ventajas clave de las Piezas Mecanizadas CNC, pero los requisitos de tolerancia excesivos pueden aumentar los costos de fabricación.

No todas las dimensiones requieren el mismo nivel de precisión.

Los ingenieros deben distinguir entre:

• Dimensiones críticas de ensamblaje
• Superficies funcionales
• Características relacionadas con la apariencia
• Dimensiones no críticas

Por ejemplo, una superficie de montaje que afecta la alineación mecánica puede requerir un control de tolerancia estricto, mientras que una superficie cosmética externa puede no requerir el mismo nivel de precisión.

Una estrategia práctica de tolerancia ayuda a los fabricantes a lograr un rendimiento confiable mientras evita costos de mecanizado innecesarios.

Cómo las Piezas Mecanizadas CNC Apoyan Diferentes Aplicaciones de Fabricación

El mecanizado CNC se utiliza ampliamente en industrias donde la precisión, la repetibilidad y el rendimiento mecánico son importantes. Diferentes aplicaciones requieren diferentes consideraciones de fabricación.

Soporte de Sistemas Mecánicos de Alta Carga

Los componentes automotrices y de movilidad a menudo operan bajo cargas mecánicas repetidas y condiciones de vibración.

Componentes como un soporte de chasis y brazo de suspensión trasera requieren:

• Alta precisión dimensional
• Confiabilidad estructural
• Rendimiento consistente del material
• Calidad de producción estable

Para estas aplicaciones, las Piezas Mecanizadas CNC proporcionan ventajas porque los fabricantes pueden lograr una geometría precisa y resultados de producción repetibles.

Desde una perspectiva de ingeniería, la optimización de costos no significa reducir la calidad del material o simplificar estructuras críticas. En cambio, implica mejorar la fabricabilidad mientras se mantienen los requisitos de seguridad y rendimiento.

Desde una perspectiva de compras, la capacidad del proveedor para manejar componentes mecánicos, el control de calidad y la consistencia de producción suele ser más valiosa que una pequeña diferencia de precio.

Requisitos de fabricación de válvulas de manifold hidráulico

Los sistemas hidráulicos dependen de la precisión porque los pasajes internos, las áreas de sellado y las superficies de conexión afectan directamente el rendimiento del sistema.

A válvula de manifold hidráulico es un ejemplo típico donde la precisión del mecanizado es esencial.

Las consideraciones de fabricación incluyen:

• Precisión del canal interno
• Requisitos de acabado superficial
• Control dimensional
• Rendimiento de presión

Para componentes hidráulicos, un proveedor debe entender que pequeñas variaciones de mecanizado pueden influir en la confiabilidad final del sistema.

Por lo tanto, los compradores deben evaluar no solo la capacidad de mecanizado, sino también los métodos de inspección, la comunicación técnica y la capacidad de seguir los requisitos de ingeniería.

Logrando diseños mecánicos ligeros y duraderos

Aplicaciones de abrazadera de manillar para motocicletas

Los componentes de motocicletas requieren un equilibrio entre resistencia, peso, apariencia y eficiencia de fabricación.

A Abrazadera de manillar para motocicleta es un buen ejemplo de un componente CNC donde la optimización del diseño juega un papel importante.

Los fabricantes deben considerar:

• Resistencia estructural
• Reducción de peso
• Apariencia superficial
• Precisión de ensamblaje

El mecanizado CNC permite a los ingenieros crear componentes ligeros mientras mantienen un rendimiento mecánico confiable.

Para los fabricantes de motocicletas, la optimización de costos proviene de un diseño eficiente y una planificación de fabricación, en lugar de simplemente reducir el uso de material.

Asegurando conexiones precisas en equipos industriales

Aplicaciones de brida de anillo integral

Los equipos industriales a menudo requieren componentes de conexión que proporcionen posicionamiento preciso y confiabilidad a largo plazo.

Un Brida de anillo integral se usa comúnmente donde la alineación y las conexiones seguras son importantes.

El proceso de fabricación debe considerar:

• Precisión dimensional
• Características del material
• Requisitos de superficie
• Compatibilidad de ensamblaje

Para los fabricantes de equipos, la producción CNC consistente ayuda a reducir problemas de ensamblaje y mejora la confiabilidad general del producto.

¿Cómo deben los compradores evaluar a los proveedores de piezas mecanizadas CNC?

Evaluar el soporte de ingeniería antes de la producción

Un proveedor CNC confiable debe ofrecer más que capacidad de fabricación.

Para los fabricantes OEM, los proveedores valiosos pueden apoyar:

• Revisión de planos
• Sugerencias de fabricabilidad
• Mejora de procesos
• Recomendaciones de materiales

Esta cooperación de ingeniería puede identificar oportunidades de ahorro de costos antes de que comience la producción.

Un proveedor que entiende los desafíos de fabricación puede ayudar a reducir complejidades innecesarias y mejorar la eficiencia de producción.

Considerar el control de calidad y la estabilidad de producción

El control de calidad es un factor crítico al seleccionar un proveedor de piezas mecanizadas CNC.

Los compradores deben evaluar si los proveedores pueden proporcionar:

• Registros de inspección dimensional
• Verificación del material
• Control de procesos
• Resultados de producción consistentes

La calidad estable reduce riesgos durante el ensamblaje y la fabricación del producto final.

Equilibrar costo, flexibilidad y valor a largo plazo

Los fabricantes OEM a menudo experimentan requisitos de proyecto cambiantes, incluyendo:

• Modificaciones de diseño
• Diferentes cantidades de producción
• Etapas de desarrollo de nuevos productos

Un proveedor CNC flexible puede apoyar mejor estos cambios.

Al seleccionar proveedores, los compradores deben considerar:

• Velocidad de respuesta
• Flexibilidad de fabricación
• Eficiencia de comunicación
• Capacidad para apoyar proyectos futuros

Una relación de fabricación a largo plazo a menudo crea más valor que ahorros de precio a corto plazo.

Creando valor a largo plazo a través de una asociación de fabricación CNC

Optimizar los costos de piezas mecanizadas CNC requiere cooperación entre ingenieros, fabricantes y equipos de compras. El enfoque más efectivo combina decisiones de diseño inteligentes, procesos de mecanizado adecuados y soporte confiable del proveedor.

Para los fabricantes, el socio CNC adecuado puede ayudar a mejorar la eficiencia de producción, reducir costos innecesarios y mantener una calidad consistente durante todo el ciclo de vida del producto.

Si tiene algún requisito de piezas mecanizadas CNC, no dude en Contáctanos.

¿Se puede usar la soldadura MIG para soldar aluminio?

Sí, la soldadura MIG se usa ampliamente para fabricación de aluminio. Sin embargo, las configuraciones estándar de MIG para acero no funcionarán de manera efectiva. La soldadura de aluminio con MIG exige una pistola de carrete o un sistema de alimentación push-pull para evitar que el alambre de aluminio blando se anide en los rodillos de arrastre. El gas de protección de argón puro es obligatorio, ya que las mezclas de CO₂ causan oxidación y porosidad. La fuente de poder debe suministrar voltaje constante con suficiente amperaje para el grosor del material. Al realizar soldadura de aluminio con MIG, el modo de transferencia debe ser por pulverización (spray transfer) — la transferencia por cortocircuito no produce penetración ni humectación adecuadas para las aleaciones de aluminio. Las máquinas basadas en inversores ofrecen arranques de arco e control de inductancia superiores, lo que las convierte en la opción preferida para la soldadura de aluminio profesional con MIG.

¿La soldadura creada por MIG se adherirá a la superficie del aluminio?

Una soldadura de aluminio adecuada con MIG produce un enlace metalúrgico, no solo adhesión superficial. El charco de soldadura se fusiona con el aluminio base, creando una unión permanente—pero solo si la superficie está libre de óxidos. El aluminio forma una capa de óxido que se funde a más de 2,000°C, mientras que el metal base se funde a aproximadamente 660°C. Si este óxido no se elimina mecánica o químicamente, el cordón de soldadura se asentará encima y puede parecer que se adhiere, pero fallará bajo tensión.

Para soldadura de aluminio exitosa con MIG, use un cepillo de acero inoxidable dedicado solo al aluminio y elimine el óxido inmediatamente antes de soldar. El desengrasado con acetona también mejora la acción de humectación. Durante la soldadura, el charco debe humedecerse visiblemente en los bordes del material base—esto confirma que se ha producido una fusión real. Sin esta preparación, incluso la soldadura de aluminio hábil con MIG resultará en uniones débiles y no adherentes.

¿Cuáles son los errores comunes al soldar aluminio con MIG?

Comprender los errores comunes es esencial para dominar la soldadura de aluminio con MIG. El equilibrio incorrecto entre la velocidad de alimentación del alambre y el voltaje encabeza la lista—demasiado voltaje quema el material, mientras que muy poco causa solapamiento en frío y atascos. Usar la aleación de aporte incorrecta es otro error frecuente; ER4043 y ER5356 son las más comunes, cada una adecuada para diferentes aleaciones base y condiciones de servicio. Un ángulo de pistola deficiente socava el proceso porque arrastrar introduce contaminantes en el charco, mientras que empujar mejora la cobertura de gas. Los errores de velocidad de avance también son prevalentes—el aluminio requiere un avance más rápido que el acero, y un avance lento sobrecalienta y causa hundimiento.

Una limpieza inadecuada garantiza porosidad y falta de fusión. Las puntas de contacto desgastadas son un peligro oculto, ya que el alambre de aluminio se expande al calentarse y una punta desgastada causa arco errático y retroquemaduras. Ignorar el precalentamiento para secciones gruesas—más de 1/2 pulgada necesita precalentamiento a 150–200°C para evitar grietas. Descuidar la limpieza entre pasadas significa que cada pasada debe cepillarse antes de la siguiente. Flujo de gas insuficiente—configure 20–30 CFH de argón, ya que un flujo menor no protege el aluminio fundido altamente reactivo. Evitar estos escollos transforma la soldadura de aluminio con MIG de frustrante a altamente productiva.

¿Qué tan delgado puede ser el aluminio soldado con MIG?

Las limitaciones de grosor son una consideración crítica en la soldadura de aluminio con MIG. El MIG estándar de voltaje constante maneja 0.063 pulgadas (1.6 mm) de manera confiable, mientras que la tecnología de pulso adecuada puede extender la capacidad hasta 0.040 pulgadas (1.0 mm). Para chapa metálica por debajo de ese umbral, a menudo se prefiere TIG sobre MIG debido a los riesgos de quemadura. Al soldar secciones delgadas, las técnicas clave incluyen usar alambre de diámetro pequeño (0.030 o 0.035 pulgadas), mantener el voltaje bajo y mantener una alta velocidad de avance para minimizar la entrada de calor.

Medidas adicionales mejoran aún más los resultados en material de calibre ligero. Use una serie de soldaduras de punto en lugar de cordones continuos, y emplee barras de respaldo de cobre o aluminio para disipar el exceso de calor. El diseño de la unión también importa significativamente—las uniones traslapadas con ajuste apretado permiten configuraciones de calor más bajas y hacen que la soldadura de aluminio con MIG sea más factible en materiales de calibre. Con estos ajustes, incluso el aluminio delgado se puede soldar con éxito evitando deformaciones o quemaduras.

Configuración esencial del equipo para soldadura de aluminio con MIG:

Selección de la fuente de poder:

Elija una máquina MIG con al menos 200 amperios de salida para aluminio de 1/4 de pulgada. Para trabajo de producción, 300–400 amperios mejoran el ciclo de trabajo. Las fuentes de poder basadas en inversores ofrecen mejores arranques de arco y control de inductancia, lo que impacta directamente la calidad de la soldadura de aluminio con MIG.

Sistema de alimentación de alambre:

Use una pistola de carrete para trabajo ocasional. Para trabajos de alto volumen, instale un alimentador push-pull. Los rodillos de arrastre deben ser de tipo U-groove, no V-groove, porque las ranuras en V deforman el alambre de aluminio blando. Los revestimientos de teflón o polímero reducen la fricción. Mantenga el cable de la pistola recto y corto—menos de 15 pies si es posible—para asegurar resultados consistentes en la soldadura de aluminio con MIG.

Gas de protección:

100% de argón es estándar para la soldadura de aluminio con MIG. Para secciones gruesas de más de 3/4 de pulgada, las mezclas de argón-helio aumentan la entrada de calor. El helio mejora la penetración pero cuesta más. Tasa de flujo a 20–25 CFH para trabajo en taller interior, aumentando a 30 CFH al aire libre o en áreas con corrientes de aire.

Selección del alambre de aporte:

ER4043 ofrece buena resistencia a grietas y humectación para soldadura de aluminio con MIG. Úselo para aleaciones base de la serie 6xxx. ER5356 proporciona mayor resistencia y mejor coincidencia de color para aleaciones marinas de la serie 5xxx. Almacene el alambre en un área limpia y seca—el alambre de aluminio se oxida rápidamente, así que siempre use alambre fresco de contenedores sellados.

Procedimiento de soldadura paso a paso para soldadura de aluminio con MIG:

Paso 1: Limpie el material base. Elimine todo aceite, grasa y suciedad con acetona. Luego cepille con un cepillo de alambre de acero inoxidable nuevo en una sola dirección para evitar incrustar óxidos. Este paso determina si su soldadura de aluminio con MIG produce uniones sólidas.

Paso 2: Prepare los bordes de la unión. Bisel el material grueso a un ángulo incluido de 60–70 grados. Deje una cara de raíz de 1/16 de pulgada. Para chapa delgada, use una unión a tope con brida o una unión traslapada.

Paso 3: Configure los parámetros de la máquina. Para aluminio de 1/8 de pulgada, comience con 22 voltios y 450 pulgadas por minuto de velocidad del alambre. Ajuste según el sonido del arco y la fluidez del charco. La transferencia por rociado es esencial: no use transferencia por cortocircuito para soldar aluminio con MIG.

Paso 4: Precaliente si es necesario. Use un soplete de propano o una almohadilla térmica eléctrica. Monitoree la temperatura con un pirómetro de contacto. Mantenga el precalentamiento por debajo de 250°F para evitar la degradación de las propiedades.

Paso 5: Suelde con técnica de empuje. Sostenga la pistola en un ángulo de empuje de 10–15°. Mantenga una extensión del alambre de 3/4 de pulgada para una soldadura de aluminio con MIG estable. Una extensión más larga causa precalentamiento del alambre y alimentación errática.

Paso 6: Avance a velocidad constante. Observe la estela del charco de soldadura: debe ser ovalada y fluida. Aumente la velocidad si el charco se vuelve demasiado ancho. Disminuya la velocidad si los bordes no se humedecen.

Paso 7: Limpie entre pasadas. Cepille cada pasada con cepillo de alambre para eliminar el óxido superficial. Esto evita la atrapamiento y garantiza la adhesión de capas en soldadura de aluminio con MIG de múltiples pasadas.

Paso 8: Controle el llenado del cráter. Los cráteres de aluminio se agrietan fácilmente. Use una función de llenado de cráter en la máquina o pulse el gatillo al final para llenar la depresión.

Defectos comunes y soluciones en soldadura de aluminio con MIG:

Porosidad aparece con frecuencia en soldadura de aluminio con MIG. Causado por humedad, aceite o contaminación por óxido, la solución es limpiar a fondo y aumentar el flujo de gas de protección mientras se verifica si hay fugas de gas en mangueras y conexiones.

Falta de fusión ocurre con bajo calor o técnica inadecuada. Aumente el voltaje y la velocidad del alambre. Reduzca la velocidad de avance. Asegúrese de que el arco se dirija a la raíz de la unión.

Quemadura sucede en material delgado durante soldadura de aluminio con MIG. Baje el voltaje, aumente la velocidad de avance, use MIG pulsado o agregue una barra de respaldo de cobre para absorber el calor.

Agrietamiento generalmente se origina por selección inadecuada del material de aporte o restricción. Use ER4043 para aleaciones sensibles a grietas. Reduzca la restricción de la unión. Aplique alivio de tensiones posterior a la soldadura si es posible.

Problemas de alimentación del alambre como nidos de pájaro o quemaduras hacia atrás afectan la soldadura de aluminio con MIG cuando la tensión del rodillo de arrastre es demasiado alta. Use presión ligera, limpie el revestimiento, use una pistola de carrete para cables largos y reemplace las puntas de contacto desgastadas de inmediato.

Diseño de uniones según el espesor del material:

Para secciones de aluminio más delgadas, desde 0.040 hasta 0.063 pulgadas, use una unión de solape o unión con brida sin preparación de bordes y asegure un ajuste apretado. Para espesores de 0.063 hasta 0.125 pulgadas, una unión a tope o unión en T funciona bien con bordes cuadrados y un espacio no mayor de 1/32 de pulgada. Para material de 0.125 hasta 0.250 pulgadas, prepare una ranura en V simple con un ángulo incluido de 60 grados.

Para secciones más gruesas, se requiere una preparación más extensa. Desde 0.250 hasta 0.500 pulgadas, use una ranura en V doble con un ángulo incluido de 70 grados. Para espesores superiores a 0.500 pulgadas, corte una ranura en U con un bisel de 15 grados y deje una cara de raíz de 1/8 de pulgada. Una preparación adecuada de la unión reduce el aporte de calor requerido, haciendo que la soldadura de aluminio con MIG sea más eficiente y menos propensa a distorsión en todos los rangos de espesor.

Puntos de partida de parámetros:

Al usar alambre de 0.045 pulgadas para soldadura de aluminio con MIG, ajuste el voltaje a 21–23 voltios y la velocidad de alimentación del alambre a 400–500 pulgadas por minuto para material de 1/8 de pulgada. Para material de 1/4 de pulgada, aumente a 23–25 voltios y 500–600 pulgadas por minuto. Para material de 3/8 de pulgada, use 25–27 voltios y 600–700 pulgadas por minuto.

Al usar alambre de 1/16 de pulgada, ajuste 24–26 voltios y 350–450 pulgadas por minuto para material de 1/4 de pulgada. Para material de 3/8 de pulgada, aumente a 26–28 voltios y 450–550 pulgadas por minuto. Para material de 1/2 de pulgada, use 28–30 voltios y 550–650 pulgadas por minuto.

Ajuste la velocidad del alambre escuchando el arco durante la soldadura de aluminio con MIG. Un sonido de zumbido suave indica transferencia por rociado. Un sonido de chasquido o estallido significa transferencia por cortocircuito: aumente el voltaje de inmediato.

Precauciones de seguridad:

La soldadura de aluminio con MIG produce radiación UV intensa. Use una lente de sombra #10 o #11. Use ropa resistente al fuego. El aluminio refleja la luz, así que proteja la piel expuesta. Los humos de la soldadura de aluminio con MIG incluyen ozono y dióxido de nitrógeno: use ventilación de extracción local. Mantenga un extintor de incendios Clase D cerca. El polvo de aluminio o las virutas de esmerilado son inflamables, así que limpie el área de trabajo a fondo después de cada sesión.

Quality Inspection Methods:

La inspección visual verifica el ancho y la altura uniformes del cordón, sin porosidad superficial ni grietas, humedecimiento completo de los bordes sin socavación, y sin decoloración por mala cobertura de gas. Las pruebas destructivas incluyen pruebas de doblado para ductilidad, pruebas de tracción para resistencia y macroataque para profundidad de penetración. Las pruebas radiográficas o ultrasónicas encuentran porosidad interna. Para estructuras críticas, siga el código de soldadura de aluminio estructural AWS D1.2 para verificar que su soldadura de aluminio con MIG cumpla con los estándares.

Comparación de procesos:

Soldadura MIG de aluminio versus soldadura TIG: MIG es de 3 a 5 veces más rápido. MIG requiere menos habilidad del operador. MIG produce menos distorsión en la zona afectada por el calor. TIG ofrece mejor control en materiales delgados y da una apariencia de soldadura más estética. MIG cuesta menos por pie de soldadura. Para entornos de producción, la soldadura de aluminio con MIG es el claro ganador en productividad.

Soldadura de aluminio con MIG versus soldadura láser: MIG maneja secciones más gruesas de manera económica, mientras que el láser requiere un ajuste preciso. MIG es portátil y apto para campo, mientras que el láser tiene un mayor costo de capital. Para la mayoría de los talleres de fabricación, la soldadura de aluminio con MIG ofrece el mejor equilibrio entre costo, velocidad y versatilidad.

Aplicaciones más adecuadas para aluminio con MIG:

La soldadura de aluminio con MIG sobresale en remolques y camiones cisterna, cascos y cubiertas de barcos marinos, marcos de ventanas arquitectónicos, paneles de carrocería automotriz y componentes de motor, recipientes a presión y tuberías, intercambiadores de calor y líneas de refrigeración, y vigas y columnas estructurales. Estas aplicaciones se benefician de las altas tasas de deposición y la calidad constante que proporciona la soldadura de aluminio con MIG.

Consejos de optimización del rendimiento:

Utilice una antorcha enfriada por agua para trabajos de alta amperaje. Instale una lente de gas para una mejor cobertura de protección. Mantenga puntas de contacto y guías de repuesto a mano. Registre los ajustes para cada espesor de material y aleación. Capacite a los operadores en el reconocimiento auditivo del arco adecuado. Realice verificaciones diarias del sistema de alimentación de alambre. Use programación de pulso sobre pulso para soldadura vertical ascendente. Reduzca la inductancia para secciones más delgadas y aplane el cordón. Estos refinamientos elevan la soldadura de aluminio con MIG de funcional a excepcional.

Resumen de requisitos críticos:

La fuente de poder debe ser de voltaje constante con un mínimo de 200 amperios, y el alimentador de alambre debe ser un sistema de pistola de carrete o de empuje-tirón con rodillos de ranura en U. El gas de protección debe ser 100% argón a 20–30 CFH, mientras que el alambre de relleno debe ser ER4043 o ER5356 con diámetro ajustado al espesor del material. La preparación de la superficie requiere desengrasado más cepillado con cepillo de acero inoxidable inmediatamente antes de soldar. El ángulo de la pistola debe ser de 10–15 grados en empuje, y el modo de transferencia debe ser solo de transferencia por rociado.

El espesor mínimo es de 0.040 pulgadas con capacidad de pulso o 0.063 pulgadas con equipo estándar. Los errores comunes incluyen limpieza deficiente, selección incorrecta de gas, velocidad de avance lenta y puntas de contacto desgastadas. La adhesión de la soldadura es fusión metalúrgica cuando se prepara adecuadamente. Dominar estos requisitos garantiza una soldadura de aluminio con MIG confiable en cualquier entorno de taller.
